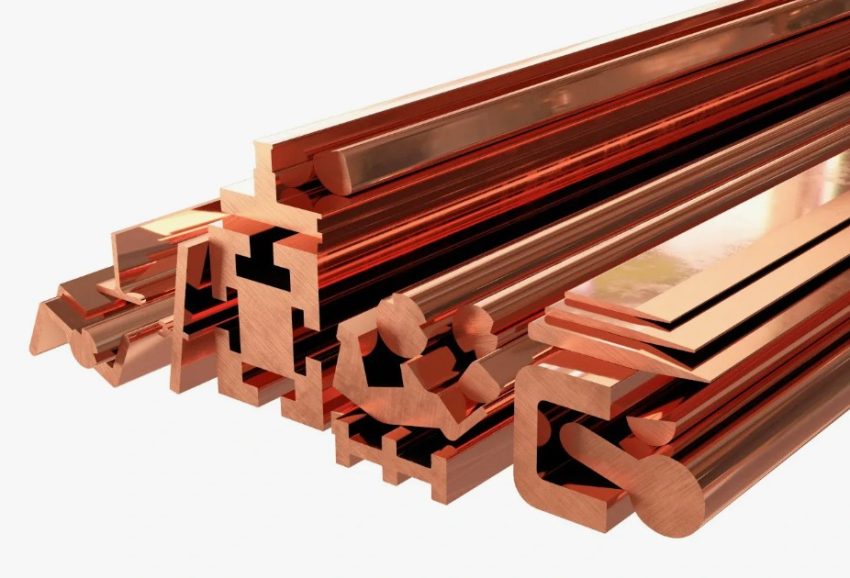

Электромашиностроение сегодня предъявляет особые требования к токопроводящим элементам, которые работают в условиях высоких нагрузок и сложных температурных режимов. Производство электродвигателей, генераторов и трансформаторов невозможно без материалов, способных сочетать отличную проводимость с механической прочностью. Именно здесь медный профиль сложной конфигурации находит свою основную нишу, позволяя инженерам решать задачи, недоступные для стандартных решений. Фасонные изделия из меди открывают новые горизонты в конструировании компактных и мощных электрических машин.
Почему геометрия имеет значение
Традиционные круглые проводники занимают в обмотках избыточное пространство, оставляя значительные воздушные зазоры. Профили сложной формы — прямоугольные, трапециевидные, с пазами и выступами — позволяют увеличить коэффициент заполнения пазов статора до 70-80%. Это напрямую влияет на мощность машины при тех же габаритах.
Тепловой режим и надёжность
Плотное прилегание проводников друг к другу улучшает теплоотвод от обмоток. Медь эффективно распределяет тепло по всему объёму, предотвращая локальные перегревы. В результате оборудование служит дольше без риска пробоя изоляции.
Ключевые области использования
| Тип оборудования | Особенности применения |
|---|---|
| Тяговые двигатели | Высокие пусковые токи, компактность обмоток |
| Силовые генераторы | Стабильность параметров при длительной работе |
| Трансформаторы | Снижение потерь, улучшенное охлаждение |
Транспортная техника
В электропоездах и трамваях медные фасонные проводники обеспечивают стабильную работу при резких изменениях нагрузки. Вибрации и механические удары не влияют на целостность обмоток благодаря точной подгонке элементов. Компактность конструкции критична для подвижного состава.
Энергетическое оборудование
Крупные генераторы электростанций используют медный профиль специальной формы для обмоток ротора и статора. Это позволяет достичь КПД выше 98% при работе на номинальной мощности. Долговечность таких решений измеряется десятилетиями непрерывной эксплуатации.
Технологические нюансы
Производство фасонных изделий требует высокой точности на всех этапах. Медь подвергается холодной прокатке через калиброванные валки, что обеспечивает стабильность размеров с допуском в сотые доли миллиметра. Отжиг восстанавливает пластичность материала, необходимую для последующей укладки в пазы.
Изоляция и финишная обработка
Поверхность проводников покрывают специальными лаками или эмалями, выдерживающими температуры до 200 градусов. Некоторые конструкции предусматривают многослойную изоляцию для работы в особо жёстких условиях. Качество покрытия напрямую определяет срок службы всей электрической машины.
Перспективы развития
Рост требований к энергоэффективности стимулирует разработку новых форм профилей. Компьютерное моделирование позволяет оптимизировать геометрию под конкретные условия эксплуатации. Современное электромашиностроение движется в сторону индивидуальных решений, где каждая деталь проектируется с учётом максимальной производительности.
