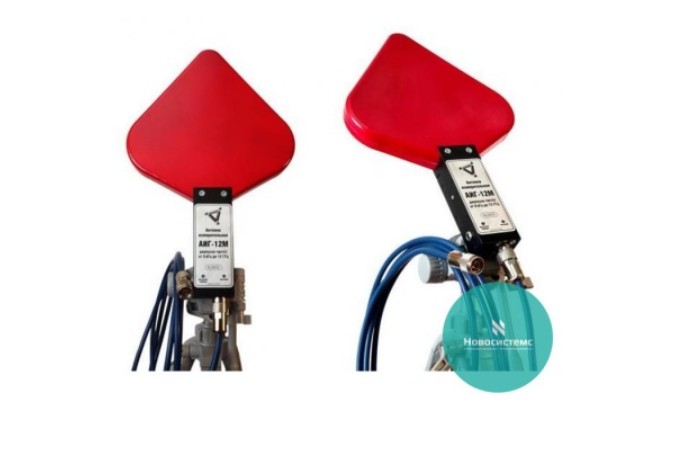

Точность радиотехнических испытаний зависит не только от измерительного приёмника или анализатора спектра, но и от антенны, которая принимает или излучает сигнал. Её геометрия, материалы, согласование и конструкция отдельных узлов влияют на чувствительность, диаграмму направленности и достоверность результатов. В промышленной лаборатории эти параметры имеют особое значение: от них зависит качество проверки радиоэлектронных изделий, оценка электромагнитных помех и сопоставимость измерений на разных испытательных площадках. При этом внешне похожие антенны могут заметно различаться по рабочему диапазону и условиям эксплуатации. Поэтому при оснащении измерительного стенда стоит рассматривать не только паспортные показатели, но и конструктивное исполнение, например у такой модели, как антенна измерительная гибридная.
Геометрия антенны: от формы элементов до рабочего диапазона
Конструкция антенны начинается с геометрии её излучающих и принимающих элементов. Их размеры, взаимное расположение и форма определяют, на каких частотах устройство работает наиболее эффективно. Если размеры элементов соответствуют длине волны, антенна может обеспечивать требуемые электрические характеристики в заданном диапазоне. При изменении частоты меняются распределение токов и характер электромагнитного поля, поэтому параметры антенны не остаются одинаковыми во всём спектре. Именно геометрия задаёт основу её поведения, а остальные конструктивные решения помогают сохранить необходимые характеристики в реальных условиях.
Для широкополосных измерений особенно важна способность антенны работать в большом диапазоне частот без резкого ухудшения согласования и чувствительности. В узкополосных системах конструкцию часто оптимизируют под конкретный участок спектра, тогда как широкополосные модели должны сохранять приемлемые параметры при значительном изменении длины волны. Добиться этого можно за счёт специальной формы элементов, сочетания нескольких излучающих структур и продуманного перехода между ними. Однако широкий диапазон сам по себе не гарантирует высокой точности: необходимо учитывать неравномерность коэффициента усиления и изменение диаграммы направленности. Поэтому оценивать антенну следует по совокупности характеристик, а не по одной цифре в техническом описании.
Геометрия влияет и на пространственное распределение сигнала. Диаграмма направленности показывает, в каких направлениях антенна наиболее эффективно принимает или излучает электромагнитную энергию. Для измерений это принципиально: изменение положения антенны относительно источника способно привести к заметному изменению показаний. Представьте фонарь с узким лучом и лампу, равномерно освещающую помещение: обе создают свет, но распределяют его по-разному. Аналогично и антенны могут иметь различные пространственные характеристики, которые определяют условия проведения испытаний.
Материалы и корпус: защита электрических характеристик
Материалы антенны влияют на проводимость, механическую прочность, массу и устойчивость к внешней среде. Проводящие элементы должны обеспечивать необходимые электрические свойства, а диэлектрические детали — сохранять заданные характеристики в предусмотренном частотном диапазоне. При этом материал не существует отдельно от конструкции: толщина элементов, качество поверхности и способ соединения деталей также влияют на результат. Даже небольшие отклонения геометрии могут изменить распределение токов и привести к отличиям между экземплярами одной модели. Поэтому для измерительной аппаратуры важны стабильность производства и контроль соответствия готового изделия технической документации.
Корпус защищает внутренние узлы от механических воздействий, пыли и других факторов, которые могут возникать в лаборатории или на производственной площадке. Его конструкция должна обеспечивать достаточную жёсткость, сохранять взаимное положение элементов и не создавать нежелательных помех для работы антенны. Если прибор регулярно перемещают между испытательными постами, важны прочность креплений и устойчивость соединений к вибрации. При работе на открытых площадках дополнительно учитывают воздействие влаги, перепадов температуры и солнечного нагрева. Надёжный корпус помогает поддерживать рабочие характеристики, но его защитные свойства необходимо оценивать вместе с условиями эксплуатации.
Отдельного внимания заслуживают кабельные вводы и соединители. Они обеспечивают передачу сигнала между антенной и измерительным прибором, поэтому их электрические характеристики должны соответствовать параметрам всей системы. Неисправный разъём, повреждённый кабель или плохой контакт могут внести дополнительные потери и повысить чувствительность измерений к внешним помехам. При работе на высоких частотах даже небольшие неоднородности соединения способны повлиять на согласование. По этой причине важно проверять не только саму антенну, но и кабельный тракт, с которым она работает.
Согласование и поляризация: условия корректного приёма
Одной из основных характеристик измерительной антенны является входное сопротивление. Оно определяет, насколько эффективно антенна согласуется с подключённым кабелем и измерительным оборудованием. При хорошем согласовании уменьшается отражение сигнала на входе, что помогает снизить дополнительные потери и сделать результаты более предсказуемыми. При несогласовании часть энергии отражается, а фактический уровень сигнала может отличаться от ожидаемого. Поэтому при оценке антенны важно учитывать рабочий диапазон, волновое сопротивление и коэффициент стоячей волны по напряжению (КСВН).
Не менее важна поляризация. Она описывает ориентацию электрического поля электромагнитной волны и должна учитываться при размещении антенны относительно источника сигнала. Если поляризации передающей и принимающей антенн не совпадают, уровень принятого сигнала может снизиться. В измерениях это способно привести к ошибочной оценке мощности излучения или характеристик радиоэлектронного изделия. Поэтому положение антенны и её ориентацию следует задавать по методике испытаний и сохранять при повторных измерениях.
В ряде задач требуется измерять сигналы, поляризация которых заранее неизвестна или меняется в зависимости от условий распространения. В таких случаях применяют антенны с соответствующими возможностями работы с разными поляризациями. Конструктивное исполнение определяет, насколько удобно проводить такие измерения и как меняются характеристики устройства при изменении ориентации. Однако наличие дополнительных режимов не отменяет необходимости учитывать коэффициент усиления, диаграмму направленности и частотную зависимость параметров. Для корректного сравнения результатов все эти характеристики рассматривают совместно.
Гибридная конструкция: преимущества и особенности
Гибридные антенны объединяют несколько конструктивных принципов или рабочих элементов в одной системе. Такой подход позволяет расширить частотный диапазон, обеспечить требуемые характеристики направленности или адаптировать антенну к нескольким измерительным задачам. Это особенно полезно в лабораториях, где проверяют изделия разных типов и не всегда могут выделить отдельный стенд под каждую частотную полосу. При этом результат зависит от конкретной схемы объединения элементов, качества согласования и точности изготовления. Само обозначение «гибридная» не гарантирует одинаковых возможностей у разных моделей, поэтому технические параметры необходимо проверять по документации производителя.
Для промышленного контроля широкополосная конструкция может сократить время на перестройку измерительного стенда. Специалисту проще проводить серию испытаний, если одна антенна перекрывает необходимые частотные участки и не требует постоянной замены оборудования. Однако при переходе между диапазонами могут меняться коэффициент усиления, диаграмма направленности и чувствительность. Эти изменения необходимо учитывать при сравнении результатов и расчёте уровня поля. Если методика требует высокой точности, для каждого рабочего участка следует применять соответствующие поправочные данные.
Гибридное исполнение также предъявляет требования к механической и электрической стабильности. Все элементы должны сохранять заданное положение, а соединения между ними — обеспечивать предсказуемые параметры во всём заявленном диапазоне. Для регулярных испытаний важны повторяемость характеристик между экземплярами, устойчивость к транспортировке и возможность проверять состояние прибора. При этом универсальность следует оценивать с практической точки зрения: действительно ли антенна перекрывает нужные задачи без недопустимого ухудшения точности. Такой подход помогает избежать ситуации, когда широкий перечень функций не соответствует реальным требованиям лаборатории.
Как конструкция отражается на точности измерений
Даже технически качественная антенна не обеспечивает достоверный результат без правильной установки и учёта условий испытаний. На показания влияют расстояние до источника, отражения от стен и металлических конструкций, ориентация антенны и параметры кабельного тракта. В помещении электромагнитные волны могут многократно отражаться от поверхностей, создавая локальные максимумы и минимумы поля. Поэтому небольшое перемещение антенны иногда приводит к заметному изменению измеренного уровня. При испытаниях необходимо соблюдать установленную геометрию измерительной зоны и учитывать требования применяемой методики.
Для повышения повторяемости следует фиксировать положение антенны, её высоту, ориентацию и расстояние до проверяемого устройства. Также важно учитывать характеристики кабеля и измерительного приёмника, а при необходимости применять калибровочные данные для конкретной антенны. Если измерения выполняются в разных помещениях или на нескольких производственных площадках, условия размещения следует документировать. Это помогает определить, связаны ли различия с характеристиками изделия или с особенностями измерительной среды. В результате данные становятся более сопоставимыми, а поиск причин отклонений занимает меньше времени.
При оснащении лаборатории полезно заранее определить рабочий диапазон частот, требуемую точность, тип измеряемых сигналов и условия эксплуатации. Затем проверяют коэффициент усиления, согласование, поляризацию, диаграмму направленности и механические характеристики антенны. Для регулярного промышленного контроля дополнительно важны удобство крепления, устойчивость к перемещениям и доступность технической документации. Не стоит ориентироваться только на максимальный частотный диапазон: значение имеет то, насколько стабильно прибор работает именно в необходимых режимах. Такой подход позволяет подобрать антенну под конкретную измерительную задачу и избежать лишних ограничений при эксплуатации.
Конструкция, которая работает на результат
Характеристики измерительной антенны складываются из множества взаимосвязанных факторов. Геометрия элементов задаёт частотные и пространственные свойства, материалы влияют на электрические параметры и долговечность, а корпус и соединители помогают сохранить стабильность конструкции. Согласование и поляризация определяют условия передачи сигнала, тогда как особенности установки влияют на достоверность конечных показаний. Ни один из этих параметров нельзя оценивать полностью отдельно от остальных.
Для промышленного предприятия грамотная оценка конструкции означает более воспроизводимые измерения и надёжный контроль качества радиоэлектронных изделий. Важно сопоставлять паспортные характеристики с требованиями испытаний, учитывать рабочую среду и проверять всю измерительную цепь. При соблюдении этих условий антенна становится не просто приёмным элементом, а полноценной частью системы контроля, от которой зависит точность технических выводов.
