Трубопроводные системы – это основа современной инфраструктуры, обеспечивающая транспортировку жидкостей и газов в различных отраслях промышленности и коммунального хозяйства. Надежная и эффективная работа этих систем напрямую зависит от качества и правильного функционирования запорной арматуры, к которой относятся затворы, клапаны и задвижки. Выбор подходящего типа арматуры, ее грамотная установка и регулярное обслуживание – залог долговечности и безопасности всей системы. В этой статье мы подробно рассмотрим каждый из этих элементов, их особенности, преимущества и недостатки, а также дадим практические рекомендации по их применению.

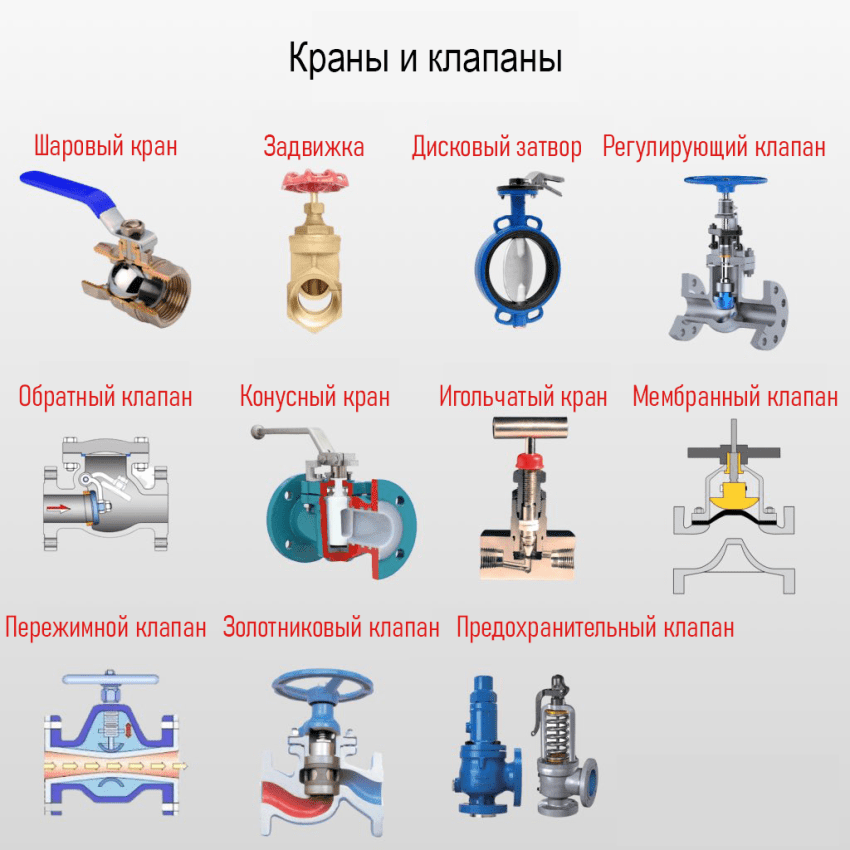

Основные типы запорной арматуры
Запорная арматура предназначена для перекрытия, регулирования или распределения потока среды в трубопроводе. Разные типы арматуры обладают различными характеристиками и областями применения, поэтому важно понимать их отличия.
Задвижки
Задвижки – это один из самых распространенных видов запорной арматуры. Они используются для полного перекрытия потока среды, обеспечивая герметичность. Принцип работы задвижки основан на перемещении запирающего элемента (клина или диска) перпендикулярно направлению потока. Задвижки отличаются простотой конструкции, надежностью и относительно низким гидравлическим сопротивлением в открытом состоянии.
Преимущества задвижек:
- Простота конструкции и надежность
- Низкое гидравлическое сопротивление в открытом состоянии
- Возможность использования в различных средах
- Относительно низкая стоимость
Недостатки задвижек:
- Медленное открытие и закрытие
- Не предназначены для регулирования потока
- Возможность гидроудара при быстром закрытии
- Сложность ремонта и обслуживания
Типы задвижек:
- Клиновые задвижки: Наиболее распространенный тип, обеспечивающий высокую герметичность.
- Параллельные задвижки: Используются в условиях высокого давления и температуры.
- Шиберные задвижки: Применяются для перекрытия потока абразивных сред.
Клапаны
Клапаны – это тип запорной арматуры, в котором запирающий элемент перемещается параллельно направлению потока среды. Клапаны могут выполнять различные функции: перекрытие потока, регулирование давления, предотвращение обратного потока и другие. Они отличаются более сложной конструкцией, чем задвижки, но обеспечивают более точное регулирование потока.
Преимущества клапанов:
- Возможность регулирования потока
- Быстрое открытие и закрытие
- Компактность
- Разнообразие типов для различных задач
Недостатки клапанов:
- Более высокое гидравлическое сопротивление, чем у задвижек
- Более сложная конструкция и ремонт
- Более высокая стоимость
Типы клапанов:
- Запорные клапаны: Для полного перекрытия потока.
- Регулирующие клапаны: Для регулирования расхода и давления.
- Обратные клапаны: Для предотвращения обратного потока.
- Предохранительные клапаны: Для защиты системы от избыточного давления.
Затворы
Затворы – это тип запорной арматуры, в котором запирающий элемент имеет форму диска, поворачивающегося вокруг своей оси. Затворы отличаются компактностью, относительно низким гидравлическим сопротивлением и возможностью быстрого открытия и закрытия. Они широко используются в системах водоснабжения, канализации и других отраслях промышленности.
Преимущества затворов:
- Компактность и малый вес
- Низкое гидравлическое сопротивление
- Быстрое открытие и закрытие
- Простота установки и обслуживания
Недостатки затворов:
- Менее герметичны, чем задвижки
- Ограничения по применению в агрессивных средах
- Возможность кавитации при высоких скоростях потока
Типы затворов:
- Дисковые затворы: Наиболее распространенный тип, обеспечивающий хорошее соотношение цены и качества.
- Поворотные затворы: Применяются в системах с высоким давлением.
- Затворы с эксцентриковым диском: Обеспечивают повышенную герметичность.
Критерии выбора запорной арматуры
Выбор подходящего типа запорной арматуры – это важный этап проектирования и эксплуатации трубопроводной системы. При выборе необходимо учитывать множество факторов, чтобы обеспечить надежную и эффективную работу системы.
Рабочая среда
Тип рабочей среды – один из ключевых факторов, влияющих на выбор материала и конструкции запорной арматуры. Необходимо учитывать химический состав среды, ее температуру, давление и наличие абразивных частиц. Для агрессивных сред следует выбирать арматуру из коррозионностойких материалов, таких как нержавеющая сталь, титан или специальные сплавы. Для абразивных сред необходимо использовать арматуру с износостойкими покрытиями или футеровкой.
Рабочее давление и температура
Рабочее давление и температура среды также являются важными критериями выбора. Запорная арматура должна быть рассчитана на максимальное рабочее давление и температуру в системе с учетом запаса прочности. Необходимо учитывать, что при повышении температуры прочность материалов снижается, поэтому следует выбирать арматуру с соответствующими характеристиками.
Диаметр трубопровода
Диаметр трубопровода определяет размер присоединительных патрубков запорной арматуры. Необходимо выбирать арматуру, соответствующую диаметру трубопровода, чтобы обеспечить минимальное гидравлическое сопротивление и избежать потерь давления. В некоторых случаях может потребоваться использование переходников для соединения арматуры с трубопроводом разного диаметра.
Требования к герметичности
Требования к герметичности определяют допустимый уровень утечки среды через запорную арматуру в закрытом состоянии. Для систем, требующих высокой герметичности, следует выбирать арматуру с уплотнениями из эластомеров или металлов. Важно также учитывать, что герметичность арматуры может снижаться со временем из-за износа уплотнений.
Способ управления
Способ управления определяет способ открытия и закрытия запорной арматуры. Арматура может управляться вручную, с помощью электропривода, пневмопривода или гидропривода. Выбор способа управления зависит от требований к автоматизации системы, скорости срабатывания и доступности энергоносителей.
Стоимость
Стоимость запорной арматуры – важный фактор, который необходимо учитывать при выборе. Необходимо выбирать арматуру, соответствующую требованиям по характеристикам и надежности, но при этом имеющую оптимальную стоимость. Следует также учитывать стоимость установки и обслуживания арматуры, а также затраты на возможный ремонт или замену.
Установка запорной арматуры
Правильная установка запорной арматуры – залог ее надежной и долговечной работы. Установка должна выполняться квалифицированным персоналом в соответствии с требованиями нормативных документов и рекомендациями производителя.
Подготовка к установке
Перед установкой необходимо убедиться в соответствии арматуры требованиям проекта, проверить наличие сертификатов и паспортов, а также провести визуальный осмотр на предмет повреждений. Необходимо также подготовить трубопровод к установке арматуры, очистить его от загрязнений и проверить состояние присоединительных патрубков.
Монтаж арматуры
При монтаже арматуры необходимо соблюдать следующие правила:
- Устанавливать арматуру в соответствии с направлением потока среды, указанным на корпусе.
- Использовать подходящие уплотнительные материалы для герметизации соединений.
- Затягивать крепежные элементы с требуемым моментом затяжки.
- Не допускать перекосов и деформаций корпуса арматуры.
Проверка после установки
После установки необходимо провести проверку герметичности соединений и работоспособности арматуры. Проверка герметичности может проводиться с использованием пневматического или гидравлического испытания. Необходимо также проверить правильность работы привода и системы управления арматурой.
Обслуживание запорной арматуры
Регулярное обслуживание запорной арматуры – необходимое условие для обеспечения ее надежной и долговечной работы. Обслуживание включает в себя осмотр, смазку, регулировку и ремонт арматуры.
Осмотр
Осмотр запорной арматуры должен проводиться регулярно, не реже одного раза в год. При осмотре необходимо проверять состояние корпуса, уплотнений, привода и системы управления. Необходимо также обращать внимание на наличие утечек, коррозии и других дефектов.
Смазка
Смазка запорной арматуры необходима для снижения трения и износа подвижных частей. Смазку следует проводить в соответствии с рекомендациями производителя с использованием специальных смазочных материалов, совместимых с рабочей средой.
Регулировка
Регулировка запорной арматуры необходима для поддержания ее работоспособности и точности работы. Регулировку следует проводить при обнаружении отклонений в работе арматуры, таких как снижение герметичности, изменение расхода или давления.
Ремонт
Ремонт запорной арматуры следует проводить при обнаружении серьезных дефектов, таких как трещины в корпусе, износ уплотнений или поломка привода. Ремонт должен выполняться квалифицированным персоналом с использованием оригинальных запасных частей или их аналогов.
Современные тенденции в развитии запорной арматуры
Современные тенденции в развитии запорной арматуры направлены на повышение ее надежности, эффективности и безопасности. Разрабатываются новые материалы, конструкции и технологии, позволяющие создавать арматуру с улучшенными характеристиками.
Использование новых материалов
В производстве запорной арматуры все чаще используются новые материалы, такие как композитные материалы, керамика и полимеры. Эти материалы обладают высокой прочностью, коррозионной стойкостью и износостойкостью, что позволяет создавать арматуру с увеличенным сроком службы.
Разработка новых конструкций
Разрабатываются новые конструкции запорной арматуры, обеспечивающие более высокую герметичность, меньшее гидравлическое сопротивление и более точное регулирование потока. Примером таких конструкций являются шаровые краны с плавающим шаром, дисковые затворы с эксцентриковым диском и регулирующие клапаны с профилированным плунжером.
Внедрение цифровых технологий
В запорную арматуру все чаще внедряются цифровые технологии, такие как датчики, контроллеры и системы управления. Эти технологии позволяют контролировать состояние арматуры, регулировать ее работу в автоматическом режиме и передавать данные в систему диспетчеризации.
Выбор, установка и обслуживание запорной арматуры – это сложный и ответственный процесс, требующий профессионального подхода. Правильный выбор арматуры, ее грамотная установка и регулярное обслуживание обеспечивают надежную и эффективную работу трубопроводной системы. Игнорирование этих аспектов может привести к авариям, простоям и финансовым потерям. Поэтому важно доверять эти работы квалифицированным специалистам и использовать качественную арматуру от проверенных производителей.
