Задвижки с выдвижным шпинделем – это один из самых распространенных типов запорной арматуры‚ используемых в различных отраслях промышленности и коммунального хозяйства. Они отличаются простотой конструкции‚ надежностью в эксплуатации и способностью перекрывать поток рабочей среды с высокой герметичностью. Понимание принципа работы‚ особенностей конструкции‚ преимуществ и недостатков этих задвижек является ключевым для обеспечения эффективной и безопасной работы трубопроводных систем. В этой статье мы подробно рассмотрим все аспекты‚ связанные с задвижками с выдвижным шпинделем‚ от их устройства и классификации до выбора‚ монтажа‚ обслуживания и ремонта.
Что такое задвижка с выдвижным шпинделем?

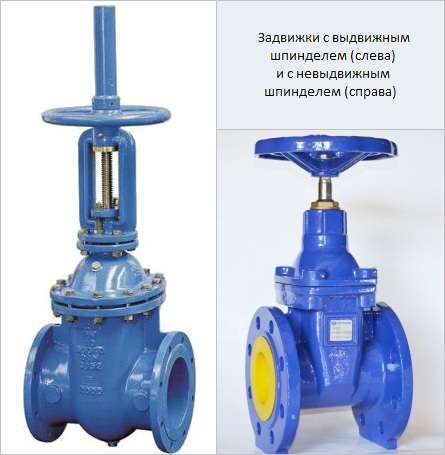

Задвижка с выдвижным шпинделем – это тип запорной арматуры‚ в котором запирающий элемент (затвор) перемещается перпендикулярно направлению потока рабочей среды. Отличительной особенностью является то‚ что шпиндель (резьбовой стержень‚ связывающий привод с затвором) выдвигается вверх при открытии задвижки. Это позволяет визуально контролировать положение затвора и степень открытия задвижки. Такая конструкция обеспечивает простоту и надежность‚ делая задвижки с выдвижным шпинделем популярным выбором для многих применений.
Принцип работы
Принцип работы задвижки с выдвижным шпинделем достаточно прост. Вращение маховика или другого привода передается на шпиндель. Вращаясь‚ шпиндель‚ благодаря резьбовому соединению с затвором‚ перемещает его вверх или вниз. При опускании затвора до упора в седло‚ происходит полное перекрытие потока рабочей среды. При поднятии затвора‚ поток среды возобновляется. Важно отметить‚ что задвижки с выдвижным шпинделем предназначены в основном для работы в режимах «открыто» или «закрыто» и не рекомендуется использовать их для регулирования потока‚ так как это может привести к износу уплотнительных поверхностей и преждевременному выходу из строя.
Конструктивные особенности
Конструкция задвижки с выдвижным шпинделем включает в себя следующие основные элементы:
- Корпус: Обеспечивает герметичность и прочность конструкции‚ выдерживает давление рабочей среды; Изготавливается из различных материалов‚ в зависимости от условий эксплуатации.
- Крышка: Закрывает верхнюю часть корпуса‚ обеспечивая доступ к внутренним элементам для обслуживания и ремонта.
- Затвор: Перекрывает поток рабочей среды. Может иметь различную форму (клиновой‚ параллельный‚ шиберный).
- Шпиндель: Передает усилие от привода к затвору‚ обеспечивая его перемещение.
- Маховик (или другой привод): Обеспечивает вращение шпинделя.
- Сальниковое уплотнение: Предотвращает утечку рабочей среды в месте выхода шпинделя из корпуса.
- Седло: Обеспечивает плотное прилегание затвора для герметичного перекрытия потока.
Преимущества и недостатки задвижек с выдвижным шпинделем
Как и любой тип арматуры‚ задвижки с выдвижным шпинделем имеют свои преимущества и недостатки‚ которые необходимо учитывать при выборе для конкретного применения.
Преимущества
- Простота конструкции: Относительно простая конструкция обеспечивает надежность и долговечность.
- Визуальный контроль положения затвора: Выдвижной шпиндель позволяет визуально определить степень открытия или закрытия задвижки.
- Высокая герметичность: Обеспечивают надежное перекрытие потока рабочей среды.
- Устойчивость к коррозии: При использовании соответствующих материалов.
- Относительно низкая стоимость: По сравнению с некоторыми другими типами запорной арматуры.
Недостатки
- Большая строительная высота: Необходимость в пространстве для выдвижения шпинделя.
- Медленное открытие/закрытие: Требуется больше времени для полного открытия или закрытия по сравнению с другими типами арматуры.
- Не рекомендуется для регулирования потока: Может привести к износу уплотнительных поверхностей.
- Возможность замерзания воды в корпусе: При использовании в условиях низких температур‚ особенно если задвижка находится в открытом положении.
Классификация задвижек с выдвижным шпинделем
Задвижки с выдвижным шпинделем классифицируются по различным параметрам‚ таким как материал корпуса‚ тип затвора‚ способ присоединения к трубопроводу и другие.
По материалу корпуса
- Чугунные: Наиболее распространенный тип‚ используется для воды‚ пара и других неагрессивных сред.
- Стальные: Используются для более высоких давлений и температур‚ а также для агрессивных сред.
- Из нержавеющей стали: Применяются для работы с агрессивными средами‚ требующими высокой коррозионной стойкости‚ а также в пищевой и фармацевтической промышленности.
- Из цветных металлов (бронза‚ латунь): Используются в системах водоснабжения и отопления‚ где требуется устойчивость к коррозии и отсутствие ржавчины.
По типу затвора
- Клиновые: Затвор имеет форму клина‚ обеспечивающего плотное прилегание к седлу.
- Параллельные: Затвор состоит из двух параллельных дисков‚ прижимаемых к седлу.
- Шиберные: Затвор представляет собой плоскую пластину‚ перемещающуюся перпендикулярно потоку.
По способу присоединения к трубопроводу
- Фланцевые: Соединение осуществляется с помощью фланцев и болтов. Обеспечивают надежное и герметичное соединение.
- Резьбовые: Соединение осуществляется с помощью резьбы. Используются для небольших диаметров труб.
- Приварные: Соединение осуществляется путем сварки. Обеспечивают высокую прочность и герметичность соединения.
По типу привода
- Ручные: Привод осуществляется вручную с помощью маховика.
- Электрические: Привод осуществляется с помощью электропривода. Используются для автоматизации процесса открытия/закрытия.
- Пневматические: Привод осуществляется с помощью пневматического привода. Используются в системах сжатого воздуха.
- Гидравлические: Привод осуществляется с помощью гидравлического привода. Используются для больших диаметров труб и высоких давлений.
Области применения задвижек с выдвижным шпинделем
Задвижки с выдвижным шпинделем широко используются в различных отраслях промышленности и коммунального хозяйства‚ благодаря своей надежности‚ простоте и универсальности.
- Водоснабжение и канализация: Для перекрытия потока воды в системах водоснабжения и водоотведения.
- Нефтегазовая промышленность: Для перекрытия потока нефти‚ газа и других нефтепродуктов.
- Энергетика: Для перекрытия потока пара и воды в тепловых сетях и на электростанциях.
- Химическая промышленность: Для перекрытия потока различных химических веществ.
- Пищевая промышленность: Для перекрытия потока воды‚ молока и других пищевых продуктов.
- Строительство: Для перекрытия потока воды и других жидкостей в системах отопления‚ вентиляции и кондиционирования.
Выбор задвижки с выдвижным шпинделем
Правильный выбор задвижки с выдвижным шпинделем – это залог надежной и долговечной работы трубопроводной системы. При выборе необходимо учитывать ряд факторов‚ таких как:
Рабочая среда
Необходимо учитывать тип рабочей среды (вода‚ газ‚ пар‚ химические вещества и т.д.)‚ ее температуру и давление. Выбранный материал корпуса и уплотнительных элементов должен быть устойчив к воздействию рабочей среды.
Диаметр трубопровода
Диаметр задвижки должен соответствовать диаметру трубопровода. Неправильный выбор диаметра может привести к снижению пропускной способности и увеличению гидравлического сопротивления.
Рабочее давление
Рабочее давление задвижки должно быть не ниже максимального давления в трубопроводе. Превышение рабочего давления может привести к разрушению задвижки.
Температура рабочей среды
Температура рабочей среды должна находиться в пределах допустимого диапазона температур для выбранного материала корпуса и уплотнительных элементов.
Способ присоединения к трубопроводу
Необходимо выбрать задвижку с соответствующим способом присоединения к трубопроводу (фланцевое‚ резьбовое‚ приварное).
Тип привода
Необходимо выбрать задвижку с соответствующим типом привода (ручной‚ электрический‚ пневматический‚ гидравлический) в зависимости от требований к автоматизации процесса открытия/закрытия.
Производитель
Рекомендуется выбирать задвижки от проверенных и надежных производителей‚ имеющих хорошую репутацию на рынке.
Монтаж задвижки с выдвижным шпинделем
Правильный монтаж задвижки с выдвижным шпинделем – это важный этап‚ обеспечивающий ее надежную и долговечную работу. При монтаже необходимо соблюдать следующие правила:
- Подготовка трубопровода: Трубопровод должен быть очищен от грязи‚ ржавчины и других загрязнений.
- Установка прокладок: При фланцевом соединении необходимо использовать новые прокладки‚ соответствующие типу рабочей среды.
- Затяжка болтов: При фланцевом соединении необходимо равномерно затягивать болты крест-накрест.
- Проверка герметичности: После монтажа необходимо проверить герметичность соединения.
- Направление потока: При монтаже необходимо учитывать направление потока рабочей среды‚ указанное на корпусе задвижки.
- Расположение задвижки: Задвижка должна быть установлена в легкодоступном месте для обслуживания и ремонта.
Обслуживание и ремонт задвижек с выдвижным шпинделем
Регулярное обслуживание и своевременный ремонт задвижек с выдвижным шпинделем – это залог их надежной и долговечной работы. Обслуживание включает в себя следующие мероприятия:
- Регулярный осмотр: Необходимо регулярно осматривать задвижку на предмет утечек‚ коррозии и других дефектов.
- Смазка шпинделя: Необходимо регулярно смазывать шпиндель специальной смазкой для предотвращения коррозии и облегчения вращения.
- Подтяжка сальникового уплотнения: При появлении утечек через сальниковое уплотнение необходимо подтянуть его.
- Проверка работоспособности: Необходимо периодически проверять работоспособность задвижки‚ открывая и закрывая ее.
Ремонт задвижек с выдвижным шпинделем может включать в себя замену уплотнительных элементов‚ замену шпинделя‚ ремонт или замену затвора и другие работы. Ремонт должен выполняться квалифицированным персоналом с использованием специального инструмента и оборудования.
Для продления срока службы задвижек с выдвижным шпинделем‚ важно избегать их использования в качестве регулирующей арматуры. Регулярная смазка шпинделя и своевременная замена изношенных деталей также играют важную роль. Правильный выбор материала корпуса в соответствии с рабочей средой поможет избежать коррозии и преждевременного выхода из строя. Следуя этим простым рекомендациям‚ можно значительно увеличить срок службы задвижек и обеспечить надежную работу трубопроводной системы.
