Задвижки, регулируемые ГОСТ 9698-86, являются важным элементом трубопроводных систем, обеспечивающим надежное перекрытие потока рабочей среды. Этот стандарт устанавливает строгие требования к конструкции, материалам и испытаниям этих устройств, гарантируя их долговечность и безопасность. Понимание нюансов выбора и эксплуатации задвижек по ГОСТ 9698-86 необходимо для обеспечения бесперебойной работы различных промышленных и коммунальных систем. В этой статье мы подробно рассмотрим все аспекты, связанные с этими задвижками, начиная от их конструкции и заканчивая правилами обслуживания.
Общие сведения о задвижках и их классификация
Задвижка – это тип трубопроводной арматуры, в котором запорный элемент перемещается перпендикулярно направлению потока рабочей среды. Она предназначена для полного перекрытия или открытия потока и не используется для регулирования его интенсивности. Популярность задвижек обусловлена их простотой конструкции, надежностью и относительно небольшим гидравлическим сопротивлением в открытом положении.
Основные типы задвижек
Существует несколько классификаций задвижек, основанных на различных критериях:
- По типу запорного элемента: клиновые, параллельные, шиберные.
- По типу уплотнения: металлические, с эластичным уплотнением.
- По типу привода: ручные, с электроприводом, с пневмоприводом, с гидроприводом.
- По способу присоединения к трубопроводу: фланцевые, приварные, муфтовые.
Выбор конкретного типа задвижки зависит от условий эксплуатации, характеристик рабочей среды и требований к герметичности.
ГОСТ 9698-86: Требования и особенности
ГОСТ 9698-86 – это межгосударственный стандарт, устанавливающий общие технические условия на задвижки. Он регламентирует требования к конструкции, материалам, испытаниям, маркировке и упаковке задвижек, предназначенных для использования в различных отраслях промышленности.
Основные требования ГОСТ 9698-86
Стандарт охватывает широкий спектр требований, включая:
- Материалы: ГОСТ определяет требования к материалам корпуса, запорного элемента, уплотнительных поверхностей и других деталей задвижки, исходя из условий эксплуатации (давление, температура, коррозионная стойкость).
- Конструкция: Стандарт регламентирует конструктивные особенности задвижек, такие как тип запорного элемента, способ уплотнения, конструкция шпинделя и сальникового узла.
- Размеры: ГОСТ определяет номинальные размеры задвижек и присоединительные размеры для обеспечения взаимозаменяемости и совместимости с трубопроводными системами.
- Испытания: Стандарт устанавливает методы испытаний задвижек на прочность, герметичность и работоспособность в различных условиях эксплуатации. Испытания включают гидравлические испытания на прочность корпуса и испытания на герметичность затвора.
- Маркировка: ГОСТ требует обязательной маркировки задвижек, содержащей информацию о производителе, номинальном давлении, номинальном диаметре, материале корпуса и других параметрах;
Преимущества использования задвижек, соответствующих ГОСТ 9698-86
Применение задвижек, соответствующих ГОСТ 9698-86, обеспечивает следующие преимущества:
- Надежность и долговечность: Строгие требования к материалам и конструкции гарантируют надежную работу задвижек в течение длительного срока эксплуатации;
- Безопасность: Испытания на прочность и герметичность обеспечивают безопасную эксплуатацию задвижек в условиях высоких давлений и температур.
- Взаимозаменяемость: Стандартизированные размеры и присоединительные размеры обеспечивают взаимозаменяемость задвижек различных производителей.
- Соответствие нормативным требованиям: Применение задвижек, соответствующих ГОСТ 9698-86, обеспечивает соответствие требованиям нормативных документов и правил безопасности.
Конструкция задвижек по ГОСТ 9698-86
Конструкция задвижек по ГОСТ 9698-86 может варьироваться в зависимости от типа запорного элемента и других факторов, но основные элементы остаются неизменными.

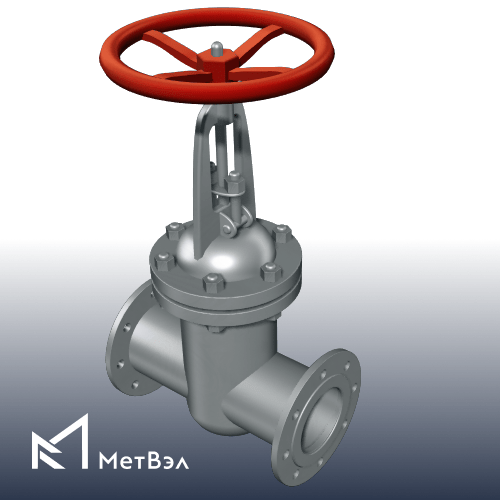

Основные элементы задвижки
Типичная задвижка состоит из следующих основных элементов:
- Корпус: Основной элемент задвижки, обеспечивающий прочность и герметичность конструкции.
- Крышка: Крышка, закрывающая корпус сверху и обеспечивающая доступ к внутренним элементам задвижки.
- Запорный элемент: Клин или диск, перекрывающий поток рабочей среды.
- Шпиндель: Вал, передающий усилие от привода к запорному элементу.
- Сальниковый узел: Узел, обеспечивающий герметичность соединения шпинделя с корпусом.
- Привод: Устройство, приводящее в движение шпиндель и запорный элемент. Это может быть ручной привод (маховик), электропривод, пневмопривод или гидропривод.
Особенности конструкции клиновых задвижек
Клиновые задвижки являются наиболее распространенным типом задвижек. Запорным элементом в клиновой задвижке является клин, который перемещается перпендикулярно направлению потока рабочей среды и плотно прилегает к седлам в корпусе, обеспечивая герметичное перекрытие потока.
Клиновые задвижки могут быть с цельным клином, с составным клином или с двухдисковым клином. Задвижки с цельным клином просты в изготовлении и надежны в эксплуатации, но требуют высокой точности изготовления седел в корпусе. Задвижки с составным клином и с двухдисковым клином обеспечивают лучшее прилегание клина к седлам, компенсируя небольшие отклонения в размерах.
Особенности конструкции параллельных задвижек
В параллельных задвижках запорным элементом являются два параллельных диска, которые перемещаются перпендикулярно направлению потока рабочей среды и прижимаются к седлам в корпусе; Параллельные задвижки обычно используются в трубопроводах большого диаметра.
Материалы, используемые в задвижках по ГОСТ 9698-86
Выбор материала для изготовления задвижки зависит от условий эксплуатации, характеристик рабочей среды (температура, давление, коррозионная активность) и требований к долговечности. ГОСТ 9698-86 регламентирует требования к материалам корпуса, запорного элемента, уплотнительных поверхностей и других деталей задвижки.
Основные материалы корпуса задвижек
Для изготовления корпусов задвижек обычно используются следующие материалы:
- Чугун: Серый чугун, ковкий чугун, высокопрочный чугун. Чугун обладает хорошими литейными свойствами и относительно низкой стоимостью, но имеет ограниченную прочность и коррозионную стойкость.
- Сталь: Углеродистая сталь, легированная сталь, нержавеющая сталь. Сталь обладает высокой прочностью и коррозионной стойкостью, но дороже чугуна.
- Цветные металлы и сплавы: Бронза, латунь, алюминиевые сплавы. Цветные металлы и сплавы обладают высокой коррозионной стойкостью, но имеют более высокую стоимость и меньшую прочность, чем сталь.
Материалы запорных элементов и уплотнительных поверхностей
Для изготовления запорных элементов и уплотнительных поверхностей задвижек используются различные материалы, обеспечивающие герметичное перекрытие потока рабочей среды. Наиболее распространенными материалами являются:
- Металл: Сталь, чугун, бронза, латунь. Металлические уплотнения обеспечивают надежную герметичность при высоких давлениях и температурах, но требуют высокой точности изготовления и притирки.
- Эластомеры: Резина, EPDM, NBR, PTFE. Эластичные уплотнения обеспечивают хорошую герметичность при низких давлениях и температурах, но имеют ограниченную стойкость к высоким температурам и агрессивным средам.
Выбор задвижки по ГОСТ 9698-86
Правильный выбор задвижки является важным фактором, обеспечивающим надежную и безопасную работу трубопроводной системы. При выборе задвижки необходимо учитывать следующие факторы:
Основные критерии выбора
При выборе задвижки необходимо учитывать следующие критерии:
- Рабочая среда: Тип рабочей среды (вода, газ, нефть, химические вещества), ее температура, давление и коррозионная активность.
- Номинальный диаметр (DN): Диаметр трубопровода, к которому будет присоединена задвижка.
- Номинальное давление (PN): Максимальное рабочее давление, которое может выдержать задвижка.
- Тип присоединения: Фланцевое, приварное, муфтовое.
- Тип привода: Ручной, с электроприводом, с пневмоприводом, с гидроприводом.
- Требования к герметичности: Класс герметичности затвора (A, B, C, D).
- Условия эксплуатации: Температура окружающей среды, влажность, наличие вибраций и других факторов.
Рекомендации по выбору типа задвижки
Выбор конкретного типа задвижки зависит от условий эксплуатации и требований к герметичности:
- Клиновые задвижки: Рекомендуются для использования в трубопроводах, где требуется надежное перекрытие потока рабочей среды и где не предъявляются высокие требования к скорости срабатывания.
- Параллельные задвижки: Рекомендуются для использования в трубопроводах большого диаметра, где требуется минимальное гидравлическое сопротивление.
- Шиберные задвижки: Рекомендуются для использования в трубопроводах, транспортирующих загрязненные среды, такие как пульпа или суспензии.
Монтаж и эксплуатация задвижек по ГОСТ 9698-86
Правильный монтаж и эксплуатация задвижек являются важными факторами, обеспечивающими их надежную и долговечную работу. Перед монтажом необходимо убедиться в соответствии задвижки требованиям проекта и проверить ее на наличие повреждений.
Правила монтажа задвижек
При монтаже задвижек необходимо соблюдать следующие правила:
- Очистка трубопровода: Перед установкой задвижки необходимо тщательно очистить трубопровод от грязи, окалины и других загрязнений.
- Выравнивание трубопровода: Трубопровод должен быть выровнен таким образом, чтобы на задвижку не действовали изгибающие нагрузки.
- Установка опор: Для трубопроводов большого диаметра необходимо устанавливать опоры, поддерживающие вес трубопровода и задвижки.
- Правильное положение: Задвижки должны устанавливаться в соответствии с указаниями производителя. Некоторые типы задвижек имеют определенное направление потока рабочей среды.
- Затяжка фланцевых соединений: Фланцевые соединения должны быть затянуты равномерно и с усилием, рекомендованным производителем.
Правила эксплуатации задвижек
При эксплуатации задвижек необходимо соблюдать следующие правила:
- Плавное открытие и закрытие: Открытие и закрытие задвижки должно производиться плавно, без резких рывков.
- Полное открытие или закрытие: Задвижка должна быть полностью открыта или полностью закрыта. Не допускается использование задвижки для регулирования потока рабочей среды.
- Регулярный осмотр: Необходимо регулярно осматривать задвижки на наличие утечек, повреждений и других дефектов.
- Смазка: Необходимо регулярно смазывать шпиндель и другие подвижные элементы задвижки.
Обслуживание и ремонт задвижек по ГОСТ 9698-86
Регулярное обслуживание и своевременный ремонт задвижек позволяют поддерживать их в работоспособном состоянии и продлить срок их службы.
Основные виды обслуживания задвижек
Основными видами обслуживания задвижек являются:
- Осмотр: Регулярный осмотр задвижки на наличие утечек, повреждений и других дефектов.
- Смазка: Регулярная смазка шпинделя и других подвижных элементов задвижки.
- Подтяжка сальниковой набивки: Подтяжка сальниковой набивки при обнаружении утечек через сальник.
- Замена сальниковой набивки: Замена сальниковой набивки при невозможности устранить утечки путем подтяжки.
- Очистка: Очистка внутренних поверхностей задвижки от загрязнений.
Ремонт задвижек
При обнаружении серьезных дефектов задвижки необходимо произвести ее ремонт; Ремонт задвижек может включать в себя:
- Замену уплотнительных элементов: Замену уплотнительных колец, прокладок и других уплотнительных элементов.
- Притирку уплотнительных поверхностей: Притирку уплотнительных поверхностей запорного элемента и седла.
- Замену шпинделя: Замену шпинделя при его износе или повреждении.
- Ремонт корпуса: Ремонт корпуса при наличии трещин или других дефектов.
Ремонт задвижек должен производиться квалифицированным персоналом с использованием специализированного оборудования и инструментов.
