Задвижки: конструкция, принцип работы и типы

Задвижка – это тип трубопроводной арматуры, предназначенный для перекрытия или регулирования потока рабочей среды в трубопроводе. Она является одним из наиболее распространенных видов запорной арматуры, широко используемым в различных отраслях промышленности, от водоснабжения и отопления до нефтегазовой и химической промышленности; Простота конструкции, надежность и относительно низкая стоимость делают задвижки незаменимым элементом в системах, где требуется периодическое или полное перекрытие потока жидкости или газа. Понимание принципов работы и конструктивных особенностей задвижек необходимо для правильного выбора, установки и эксплуатации этого важного компонента трубопроводных систем.

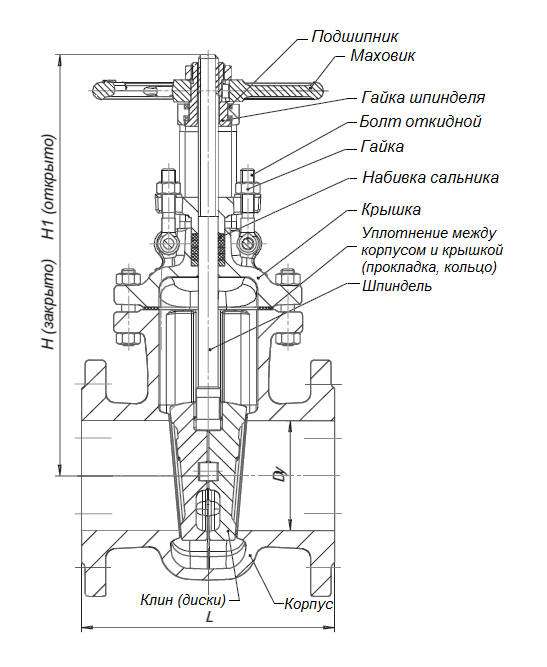

Общая конструкция задвижки

Конструкция задвижки, несмотря на кажущуюся простоту, включает в себя несколько ключевых элементов, каждый из которых играет важную роль в обеспечении ее функциональности и надежности. Основными компонентами являются корпус, крышка, затвор, шпиндель, сальниковое уплотнение и маховик (или привод). Взаимодействие этих элементов позволяет задвижке эффективно перекрывать или открывать поток рабочей среды.

Основные компоненты задвижки

• Корпус: Является основной несущей частью задвижки, к которой крепятся все остальные элементы. Он изготавливается из различных материалов, таких как чугун, сталь (углеродистая, нержавеющая, легированная), бронза, латунь, а также из полимерных материалов, в зависимости от условий эксплуатации и характеристик рабочей среды.
• Крышка: Предназначена для герметичного закрытия корпуса сверху. Она крепится к корпусу при помощи болтов или шпилек и обеспечивает герметичность соединения, предотвращая утечки рабочей среды.
• Затвор: Элемент, непосредственно перекрывающий поток рабочей среды. Затвор может иметь различную форму, например, клина, параллельных дисков, или шибера. Материал затвора также подбирается в зависимости от характеристик рабочей среды.
• Шпиндель: Служит для передачи усилия от маховика (или привода) к затвору, обеспечивая его перемещение вверх и вниз. Шпиндель может быть выдвижным или невыдвижным, что влияет на конструкцию и размеры задвижки.
• Сальниковое уплотнение: Обеспечивает герметичность соединения между шпинделем и крышкой, предотвращая утечки рабочей среды. Сальниковое уплотнение состоит из набора уплотнительных колец, которые плотно прилегают к шпинделю.
• Маховик (или привод): Предназначен для ручного или автоматизированного управления задвижкой. Маховик позволяет оператору вручную открывать и закрывать задвижку. В случае автоматизированного управления используется привод, который может быть электрическим, пневматическим или гидравлическим.

Принцип работы задвижки

Принцип работы задвижки достаточно прост. При вращении маховика (или при активации привода) шпиндель перемещается вверх или вниз, приводя в движение затвор. Когда затвор опускается, он перекрывает проходное сечение трубопровода, прекращая поток рабочей среды. Когда затвор поднимается, проходное сечение открывается, и поток рабочей среды возобновляется. Герметичность закрытия обеспечивается плотным прилеганием затвора к уплотнительным поверхностям в корпусе задвижки.

Типы задвижек в зависимости от конструкции затвора

Существует несколько типов задвижек, различающихся по конструкции затвора. Каждый тип имеет свои преимущества и недостатки и предназначен для определенных условий эксплуатации.

• Клиновые задвижки: Наиболее распространенный тип задвижек. Затвор имеет форму клина, который плотно прилегает к уплотнительным поверхностям в корпусе, обеспечивая высокую герметичность. Клиновые задвижки хорошо подходят для работы с различными средами, включая воду, пар, нефть и газ.
• Параллельные задвижки: Затвор состоит из двух параллельных дисков, которые прижимаются к уплотнительным поверхностям под действием давления рабочей среды; Параллельные задвижки хорошо работают в условиях высокого давления и температуры.
• Шиберные задвижки: Затвор имеет форму плоской пластины (шибера), которая перемещается поперек потока рабочей среды. Шиберные задвижки обычно используются для работы с абразивными средами, такими как пульпа и суспензии. Они обеспечивают прямолинейный поток и минимальное гидравлическое сопротивление.
• Задвижки с обрезиненным клином: Затвор клиновой задвижки покрыт слоем резины, что обеспечивает более плотное прилегание к седлу и герметичное перекрытие потока. Этот тип задвижек часто используется в системах водоснабжения и канализации, где требуется высокая герметичность и устойчивость к коррозии.

Материалы, используемые для изготовления задвижек

Выбор материала для изготовления задвижки является критически важным фактором, определяющим ее долговечность, надежность и пригодность для конкретных условий эксплуатации. Материал должен быть устойчив к воздействию рабочей среды, обладать достаточной прочностью и коррозионной стойкостью. Наиболее распространенными материалами для изготовления задвижек являются чугун, сталь (углеродистая, нержавеющая, легированная), бронза, латунь и полимерные материалы.

Влияние материала на эксплуатационные характеристики

• Чугун: Относительно недорогой материал, обладающий хорошей коррозионной стойкостью в нейтральных средах. Чугунные задвижки широко используются в системах водоснабжения и канализации. Однако чугун имеет низкую прочность и не подходит для работы при высоких давлениях и температурах.
• Углеродистая сталь: Прочный и относительно недорогой материал, но подвержен коррозии. Углеродистая сталь обычно используется для изготовления задвижек, предназначенных для работы с нейтральными средами при умеренных давлениях и температурах. Для защиты от коррозии углеродистая сталь может быть покрыта различными защитными покрытиями, такими как цинк, краска или эмаль.
• Нержавеющая сталь: Обладает высокой коррозионной стойкостью и прочностью. Задвижки из нержавеющей стали используются для работы с агрессивными средами, такими как кислоты, щелочи и морская вода. Нержавеющая сталь также подходит для работы при высоких температурах и давлениях.
• Легированная сталь: Сталь, содержащая добавки легирующих элементов, таких как хром, никель, молибден и ванадий. Легирующие элементы улучшают механические свойства и коррозионную стойкость стали. Задвижки из легированной стали используются для работы в экстремальных условиях, таких как высокие температуры, давления и агрессивные среды.
• Бронза и латунь: Обладают хорошей коррозионной стойкостью и используются для изготовления задвижек, предназначенных для работы с водой, паром и другими неагрессивными средами. Бронзовые и латунные задвижки часто используются в судостроении и в системах водоснабжения.
• Полимерные материалы: Легкие, устойчивые к коррозии и химически инертные. Полимерные задвижки используются для работы с агрессивными средами, такими как кислоты, щелочи и растворители. Однако полимерные материалы имеют низкую прочность и не подходят для работы при высоких давлениях и температурах.

Применение задвижек в различных отраслях промышленности

Задвижки находят широкое применение в различных отраслях промышленности, благодаря своей простоте, надежности и универсальности. Они используються в системах водоснабжения, отопления, нефтегазовой, химической, пищевой и других отраслях промышленности.

Примеры использования задвижек

• Водоснабжение и канализация: Задвижки используются для перекрытия и регулирования потока воды в системах водоснабжения и канализации. Они устанавливаются на трубопроводах, насосных станциях и очистных сооружениях.
• Отопление: Задвижки используются для регулирования потока теплоносителя в системах отопления. Они устанавливаются на радиаторах, котлах и тепловых пунктах.
• Нефтегазовая промышленность: Задвижки используются для перекрытия и регулирования потока нефти, газа и других нефтепродуктов. Они устанавливаются на нефтепроводах, газопроводах, нефтеперерабатывающих заводах и буровых платформах.
• Химическая промышленность: Задвижки используются для перекрытия и регулирования потока химических веществ в системах химической промышленности. Они устанавливаются на трубопроводах, реакторах и резервуарах.
• Пищевая промышленность: Задвижки используются для перекрытия и регулирования потока пищевых продуктов в системах пищевой промышленности. Они устанавливаются на трубопроводах, емкостях и технологическом оборудовании.

Преимущества и недостатки задвижек

Как и любой тип трубопроводной арматуры, задвижки имеют свои преимущества и недостатки, которые необходимо учитывать при выборе и эксплуатации.

Преимущества задвижек

• Простота конструкции: Конструкция задвижки относительно проста, что обеспечивает ее надежность и долговечность.
• Низкая стоимость: Задвижки обычно дешевле, чем другие типы запорной арматуры, такие как шаровые краны и дисковые затворы.
• Малое гидравлическое сопротивление: В открытом состоянии задвижка создает минимальное гидравлическое сопротивление потоку рабочей среды.
• Возможность использования в широком диапазоне давлений и температур: Существуют задвижки, предназначенные для работы в широком диапазоне давлений и температур.
• Разнообразие материалов: Задвижки изготавливаются из различных материалов, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации.

Недостатки задвижек

• Большое время открытия и закрытия: Для полного открытия или закрытия задвижки требуется значительное время, особенно для задвижек большого диаметра;
• Невозможность использования для регулирования потока: Задвижки не предназначены для регулирования потока рабочей среды. Использование задвижек в качестве регулирующих органов может привести к их быстрому износу и поломке.
• Подверженность эрозии и коррозии: Задвижки могут быть подвержены эрозии и коррозии, особенно при работе с абразивными и агрессивными средами.
• Возможность заклинивания: Задвижки могут заклинивать, особенно при длительном простое.
• Необходимость регулярного обслуживания: Для обеспечения надежной работы задвижки необходимо регулярно обслуживать, смазывать и очищать.

Выбор задвижки: ключевые факторы

Правильный выбор задвижки является важным фактором, определяющим ее долговечность, надежность и безопасность эксплуатации. При выборе задвижки необходимо учитывать несколько ключевых факторов, таких как тип рабочей среды, давление, температура, диаметр трубопровода и условия эксплуатации.

Факторы, влияющие на выбор задвижки

• Тип рабочей среды: Необходимо учитывать химические и физические свойства рабочей среды, такие как агрессивность, вязкость, плотность и наличие абразивных частиц. Для работы с агрессивными средами необходимо выбирать задвижки, изготовленные из коррозионностойких материалов, таких как нержавеющая сталь или полимерные материалы.
• Давление: Необходимо выбирать задвижки, рассчитанные на рабочее давление в трубопроводе. Превышение рабочего давления может привести к поломке задвижки и аварии.
• Температура: Необходимо выбирать задвижки, рассчитанные на рабочую температуру в трубопроводе. Превышение рабочей температуры может привести к деформации или разрушению задвижки.
• Диаметр трубопровода: Необходимо выбирать задвижки, соответствующие диаметру трубопровода. Неправильный выбор диаметра может привести к увеличению гидравлического сопротивления и снижению пропускной способности трубопровода.
• Условия эксплуатации: Необходимо учитывать условия эксплуатации задвижки, такие как частота открытия и закрытия, наличие вибрации и загрязнений. Для работы в тяжелых условиях эксплуатации необходимо выбирать задвижки с усиленной конструкцией и защитой от внешних воздействий.

Монтаж и обслуживание задвижек

Правильный монтаж и регулярное обслуживание являются важными факторами, обеспечивающими надежную и долговечную работу задвижек. Монтаж задвижек должен выполняться квалифицированным персоналом в соответствии с требованиями нормативной документации. Обслуживание задвижек должно включать регулярную проверку, смазку и очистку.

Основные этапы монтажа задвижки

1. Подготовка трубопровода: Трубопровод должен быть очищен от грязи, ржавчины и других загрязнений. Концы трубопровода должны быть ровными и перпендикулярными оси трубопровода.
2. Установка задвижки: Задвижка должна быть установлена в соответствии с указаниями производителя. Необходимо обеспечить правильное положение задвижки и плотное прилегание фланцев к трубопроводу.
3. Подключение задвижки: Задвижка должна быть подключена к трубопроводу при помощи фланцев, сварки или резьбовых соединений. Необходимо обеспечить герметичность соединения, чтобы избежать утечек рабочей среды.
4. Проверка работоспособности: После монтажа необходимо проверить работоспособность задвижки, открыв и закрыв ее несколько раз. Необходимо убедиться, что задвижка работает плавно и без заеданий.

Рекомендации по обслуживанию задвижек

• Регулярная проверка: Необходимо регулярно проверять задвижку на наличие утечек, повреждений и других дефектов.
• Смазка: Необходимо регулярно смазывать шпиндель и другие подвижные части задвижки.
• Очистка: Необходимо регулярно очищать задвижку от грязи, ржавчины и других загрязнений.
• Замена уплотнительных элементов: Необходимо регулярно заменять уплотнительные элементы, такие как сальниковые уплотнения и прокладки.
• Ремонт: При обнаружении дефектов необходимо своевременно проводить ремонт задвижки.
