Задвижки чугунные фланцевые с выдвижным шпинделем представляют собой важный элемент трубопроводных систем‚ обеспечивающий надежное перекрытие потока рабочей среды. Эти устройства широко применяются в различных отраслях промышленности‚ благодаря своей прочности‚ долговечности и простоте эксплуатации. В данной статье мы подробно рассмотрим конструкцию‚ принцип работы‚ преимущества и недостатки этих задвижек‚ а также области их применения и критерии выбора. Понимание этих аспектов позволит вам сделать осознанный выбор‚ соответствующий вашим конкретным потребностям и условиям эксплуатации. Мы также коснемся вопросов монтажа‚ обслуживания и ремонта‚ чтобы обеспечить долговечную и бесперебойную работу вашей системы.
Конструкция и принцип работы

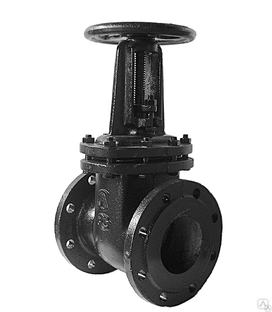

Задвижка чугунная фланцевая с выдвижным шпинделем состоит из нескольких основных элементов‚ каждый из которых играет важную роль в обеспечении ее функциональности:
- Корпус: Изготавливается из чугуна‚ обеспечивающего прочность и устойчивость к коррозии. Корпус имеет фланцевые соединения для подключения к трубопроводу.
- Крышка: Закрывает верхнюю часть корпуса и обеспечивает герметичность конструкции.
- Затвор: Представляет собой клин или диск‚ который перемещается перпендикулярно потоку рабочей среды‚ перекрывая его.
- Шпиндель: Металлический стержень‚ соединяющий затвор с маховиком. Выдвижной шпиндель перемещается вверх и вниз при вращении маховика.
- Маховик: Рукоятка‚ используемая для вращения шпинделя и управления положением затвора.
- Уплотнительные элементы: Обеспечивают герметичность соединения между корпусом‚ крышкой и затвором.
Принцип работы задвижки достаточно прост. Вращение маховика приводит к перемещению шпинделя‚ который‚ в свою очередь‚ поднимает или опускает затвор. В открытом положении затвор полностью выведен из потока‚ обеспечивая минимальное гидравлическое сопротивление. В закрытом положении затвор плотно прилегает к седлу в корпусе‚ перекрывая поток рабочей среды. Выдвижной шпиндель позволяет визуально контролировать положение затвора.
Преимущества и недостатки конструкции с выдвижным шпинделем
Использование выдвижного шпинделя имеет свои преимущества и недостатки:
- Преимущества:
- Визуальный контроль положения затвора: позволяет оператору видеть‚ открыта или закрыта задвижка.
- Простота обслуживания и ремонта: доступ к шпинделю облегчен‚ что упрощает проведение необходимых работ.
- Надежность: конструкция проверена временем и хорошо себя зарекомендовала.
- Недостатки:
- Большие габариты: выдвижной шпиндель требует большего пространства для установки задвижки.
- Риск коррозии шпинделя: шпиндель‚ находящийся на открытом воздухе‚ подвержен воздействию окружающей среды.
Области применения
Задвижки чугунные фланцевые с выдвижным шпинделем широко применяются в различных отраслях промышленности‚ включая:
- Водоснабжение и канализация: для перекрытия потоков воды в системах водоснабжения и водоотведения.
- Нефтегазовая промышленность: для управления потоками нефти‚ газа и других нефтепродуктов.
- Химическая промышленность: для работы с различными химическими веществами.
- Энергетика: для управления потоками пара и воды в системах теплоснабжения и электростанциях.
- Пищевая промышленность: для управления потоками жидкостей и газов в процессах производства продуктов питания.
Выбор конкретного типа задвижки зависит от условий эксплуатации‚ характеристик рабочей среды и требований к надежности и безопасности системы. При выборе необходимо учитывать рабочее давление‚ температуру‚ химический состав рабочей среды и другие факторы.
Преимущества чугунных фланцевых задвижек
Чугунные фланцевые задвижки обладают рядом преимуществ‚ которые делают их популярным выбором для различных применений:
- Прочность и долговечность: Чугун обладает высокой прочностью и устойчивостью к механическим повреждениям‚ что обеспечивает долгий срок службы задвижки.
- Устойчивость к коррозии: Специальные покрытия и сплавы чугуна обеспечивают устойчивость к коррозии‚ что позволяет использовать задвижки в агрессивных средах.
- Простота монтажа и обслуживания: Фланцевые соединения обеспечивают простой и быстрый монтаж задвижки в трубопровод. Конструкция задвижки также обеспечивает простоту обслуживания и ремонта.
- Широкий диапазон рабочих температур и давлений: Чугунные задвижки могут работать в широком диапазоне температур и давлений‚ что позволяет использовать их в различных условиях эксплуатации.
- Относительно низкая стоимость: Чугунные задвижки‚ как правило‚ более доступны по цене‚ чем задвижки из других материалов‚ таких как нержавеющая сталь.
Сравнение с другими типами задвижек
Существуют различные типы задвижек‚ такие как стальные‚ бронзовые и нержавеющие. Каждый тип имеет свои преимущества и недостатки. Чугунные задвижки‚ как правило‚ являются оптимальным выбором для применений‚ где требуется высокая прочность‚ устойчивость к коррозии и относительно низкая стоимость. Однако‚ в некоторых случаях‚ например‚ при работе с агрессивными средами или при высоких температурах‚ может потребоваться использование задвижек из более специализированных материалов.
Критерии выбора
При выборе задвижки чугунной фланцевой с выдвижным шпинделем необходимо учитывать следующие критерии:
- Рабочее давление: Задвижка должна соответствовать рабочему давлению в трубопроводе.
- Рабочая температура: Задвижка должна соответствовать рабочей температуре рабочей среды.
- Тип рабочей среды: Необходимо учитывать химический состав рабочей среды и выбирать задвижку‚ изготовленную из материала‚ устойчивого к коррозии в данной среде.
- Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
- Тип соединения: Фланцевые соединения обеспечивают простой и быстрый монтаж.
- Производитель: Рекомендуется выбирать задвижки от известных и надежных производителей.
- Наличие сертификатов: Задвижка должна иметь необходимые сертификаты соответствия.
Также необходимо учитывать условия эксплуатации‚ такие как частота использования‚ наличие вибраций и другие факторы‚ которые могут повлиять на срок службы задвижки.
Расчет пропускной способности
Расчет пропускной способности задвижки является важным этапом при проектировании трубопроводной системы. Пропускная способность задвижки определяет максимальный расход рабочей среды‚ который может пройти через задвижку при заданном перепаде давления. Для расчета пропускной способности используются специальные формулы и таблицы‚ которые учитывают диаметр задвижки‚ коэффициент расхода и другие факторы. Неправильный выбор задвижки по пропускной способности может привести к снижению эффективности работы системы и возникновению проблем.
Монтаж и обслуживание
Монтаж задвижки чугунной фланцевой с выдвижным шпинделем должен выполняться квалифицированным персоналом в соответствии с инструкциями производителя. Перед монтажом необходимо убедиться в отсутствии повреждений задвижки и чистоте фланцевых соединений. При монтаже необходимо использовать соответствующие уплотнительные материалы и затягивать фланцевые соединения с необходимым усилием. После монтажа необходимо проверить герметичность соединения и работоспособность задвижки.
Обслуживание задвижки включает в себя регулярный осмотр‚ смазку шпинделя и проверку герметичности соединения. При необходимости необходимо проводить ремонт или замену изношенных деталей. Регулярное обслуживание позволяет поддерживать задвижку в работоспособном состоянии и продлевает срок ее службы.
Возможные неисправности и способы их устранения
В процессе эксплуатации задвижки могут возникать различные неисправности‚ такие как:
- Утечка рабочей среды через фланцевые соединения: Причиной может быть повреждение уплотнительных материалов или недостаточное усилие затяжки фланцевых соединений. Для устранения необходимо заменить уплотнительные материалы и затянуть фланцевые соединения с необходимым усилием.
- Заедание шпинделя: Причиной может быть коррозия или загрязнение шпинделя. Для устранения необходимо очистить и смазать шпиндель.
- Повреждение затвора: Причиной может быть механическое повреждение или коррозия. Для устранения необходимо заменить затвор.
При возникновении неисправностей необходимо обратиться к квалифицированному персоналу для проведения диагностики и ремонта.
Правильный выбор‚ монтаж и обслуживание задвижки чугунной фланцевой с выдвижным шпинделем обеспечивают надежную и бесперебойную работу трубопроводной системы.
