Резьбовые соединения трубопроводов – это неотъемлемая часть современной инфраструктуры, обеспечивающая надежное и герметичное соединение труб различного назначения. От водопроводных систем в наших домах до сложных промышленных трубопроводов, резьбовые соединения играют критически важную роль. Понимание принципов работы, типов резьб и правильной технологии монтажа необходимо для обеспечения безопасности и эффективности работы всей системы. В этой статье мы подробно рассмотрим технологию резьбовых соединений трубопроводов, от выбора материалов до практических советов по монтажу и обслуживанию.
Что такое резьбовое соединение трубопровода?

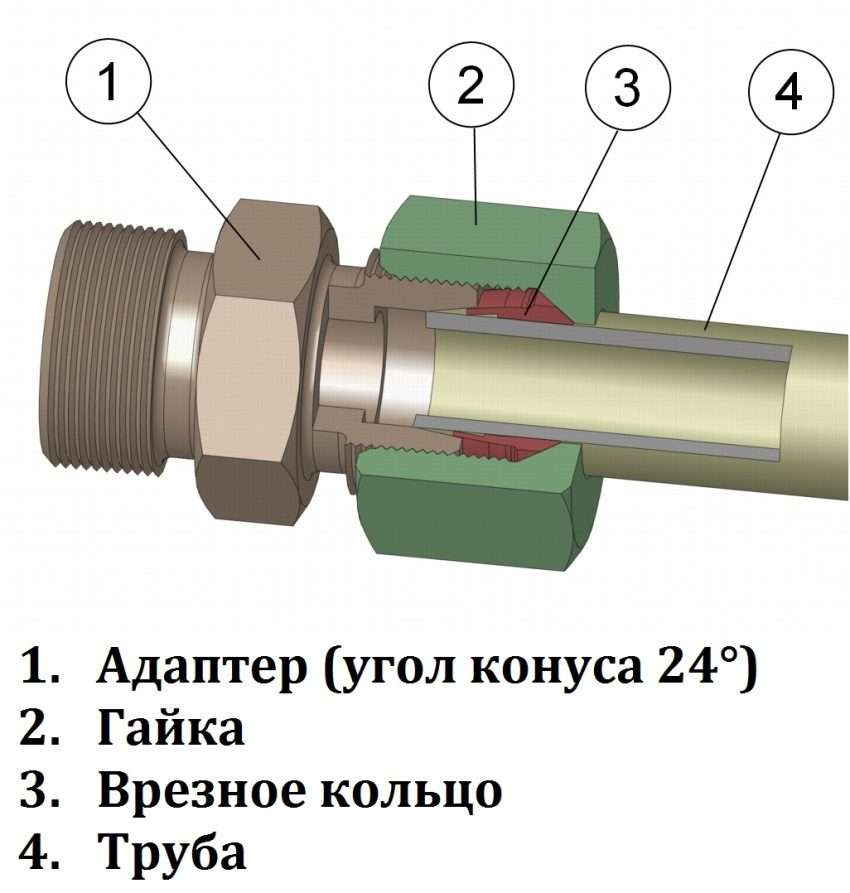

Резьбовое соединение трубопровода – это способ соединения двух или более труб посредством резьбы, нарезанной на концах этих труб или на специальных фитингах. Резьба создает механическое сцепление, обеспечивающее герметичность соединения при правильном монтаже. Простота конструкции, возможность многократного использования и относительно низкая стоимость делают резьбовые соединения популярным выбором в различных областях применения.
Преимущества резьбовых соединений:
- Простота монтажа: Не требуется специального оборудования или высокой квалификации.
- Демонтируемость: Легко разбираются и собираются для ремонта или модификации системы.
- Универсальность: Подходят для различных материалов труб и условий эксплуатации.
- Экономичность: Относительно низкая стоимость по сравнению с другими типами соединений, такими как сварка.
Недостатки резьбовых соединений:
- Ограничение по давлению: Не подходят для систем с очень высоким давлением.
- Коррозия: Резьба подвержена коррозии, особенно в агрессивных средах.
- Утечки: При неправильном монтаже возможны утечки.
- Механическая прочность: Менее прочные, чем сварные соединения.
Типы резьб, используемых в трубопроводах
Существует несколько основных типов резьб, используемых в трубопроводах, каждый из которых имеет свои особенности и предназначен для определенных целей. Выбор правильного типа резьбы критически важен для обеспечения надежности и герметичности соединения.
Основные типы резьб:
Коническая резьба (NPT/BSPT)
Коническая резьба, такая как NPT (National Pipe Tapered) и BSPT (British Standard Pipe Tapered), является одним из наиболее распространенных типов резьб, используемых в трубопроводах. Она имеет коническую форму, что позволяет создавать более плотное и герметичное соединение за счет увеличения трения между витками резьбы при затягивании. Однако, для обеспечения герметичности часто требуется использование уплотнительных материалов, таких как тефлоновая лента или герметик.
Цилиндрическая резьба (NPS/BSPP)
Цилиндрическая резьба, такая как NPS (National Pipe Straight) и BSPP (British Standard Pipe Parallel), имеет цилиндрическую форму, то есть диаметр резьбы остается постоянным по всей длине. В отличие от конической резьбы, цилиндрическая резьба не создает герметичного соединения сама по себе и требует использования уплотнительных элементов, таких как прокладки или уплотнительные кольца.
Метрическая резьба (ISO)
Метрическая резьба, стандартизированная ISO (International Organization for Standardization), также используется в трубопроводах, особенно в европейских странах. Она может быть как конической, так и цилиндрической, и обычно обозначается буквой «M» с указанием диаметра и шага резьбы (например, M10x1.5). Как и в случае с другими типами цилиндрических резьб, для обеспечения герметичности часто требуется использование уплотнительных элементов.
Выбор типа резьбы
Выбор типа резьбы зависит от нескольких факторов, включая:
- Тип трубопровода: Водопровод, газопровод, отопление и т.д.
- Материал труб: Сталь, медь, пластик и т.д.
- Рабочее давление: Высокое или низкое.
- Нормативные требования: Стандарты и нормы, действующие в конкретном регионе.
Материалы, используемые для резьбовых соединений
Материал, из которого изготовлены резьбовые соединения, играет важную роль в их долговечности и надежности. Выбор материала зависит от условий эксплуатации трубопровода, таких как тип транспортируемой среды, рабочая температура и давление, а также от требований к коррозионной стойкости.
Основные материалы:
Сталь
Сталь является одним из наиболее распространенных материалов для резьбовых соединений трубопроводов, особенно в системах, работающих под высоким давлением. Стальные соединения обладают высокой прочностью и долговечностью, но подвержены коррозии, поэтому часто требуют дополнительной защиты, такой как оцинковка или покраска.
Нержавеющая сталь
Нержавеющая сталь обладает высокой коррозионной стойкостью, что делает ее идеальным выбором для трубопроводов, транспортирующих агрессивные среды или работающих во влажных условиях. Соединения из нержавеющей стали дороже, чем стальные, но их долговечность и надежность оправдывают затраты.
Медь
Медь широко используется в водопроводных и отопительных системах благодаря своей высокой теплопроводности и коррозионной стойкости. Медные резьбовые соединения легко монтируются и обеспечивают надежное соединение, но их прочность ниже, чем у стальных.
Латунь
Латунь – это сплав меди и цинка, который обладает хорошей коррозионной стойкостью и механической прочностью. Латунные резьбовые соединения часто используются в водопроводных и газовых системах.
Пластик
Пластиковые резьбовые соединения, такие как ПВХ (поливинилхлорид), ПП (полипропилен) и ПВДФ (поливинилиденфторид), обладают высокой коррозионной стойкостью и химической стойкостью. Они легкие, просты в монтаже и идеально подходят для трубопроводов, транспортирующих агрессивные среды при низком давлении.
Инструменты и материалы для монтажа резьбовых соединений
Для качественного монтажа резьбовых соединений трубопроводов необходимо использовать правильные инструменты и материалы. Неправильно подобранные инструменты могут повредить резьбу и привести к утечкам, а некачественные уплотнительные материалы не обеспечат герметичность соединения.
Необходимые инструменты:
- Трубные ключи: Для затягивания и откручивания резьбовых соединений.
- Гаечные ключи: Для затягивания и откручивания гаек на фитингах.
- Разводной ключ: Универсальный ключ для работы с различными размерами гаек и фитингов.
- Ленточный ключ: Для работы с трубами, покрытыми защитным слоем, чтобы не повредить его.
- Труборез: Для ровной и аккуратной резки труб.
- Набор для нарезания резьбы: Для нарезания резьбы на трубах.
- Шлифовальный инструмент: Для зачистки концов труб перед нарезанием резьбы.
- Рулетка и уровень: Для точного измерения и выравнивания трубопровода.
Уплотнительные материалы:
Тефлоновая лента (PTFE)
Тефлоновая лента – это тонкая лента из политетрафторэтилена (PTFE), которая используеться для герметизации резьбовых соединений. Она легко наматывается на резьбу и обеспечивает плотное соединение, устойчивое к воздействию большинства химических веществ.
Герметик для резьбы
Герметик для резьбы – это жидкий или пастообразный состав, который наносится на резьбу перед соединением. Он заполняет микроскопические неровности и создает герметичное соединение, устойчивое к вибрации и перепадам температуры.
Льняная пакля
Льняная пакля – это натуральное волокно, которое используется для герметизации резьбовых соединений. Перед использованием паклю необходимо пропитать специальной пастой или маслом, чтобы улучшить ее герметизирующие свойства.
Уплотнительные кольца (O-rings)
Уплотнительные кольца используются для герметизации цилиндрических резьбовых соединений. Они устанавливаются в специальные канавки на фитингах и обеспечивают плотное соединение при затягивании.
Этапы монтажа резьбовых соединений трубопроводов
Монтаж резьбовых соединений трубопроводов требует внимательности и аккуратности. Неправильно выполненный монтаж может привести к утечкам и повреждению трубопровода. Следуйте приведенным ниже этапам, чтобы обеспечить надежное и герметичное соединение.
Подготовка труб
Первым шагом является подготовка труб к монтажу. Обрежьте трубы до нужной длины с помощью трубореза, чтобы получить ровный и чистый срез. Зачистите концы труб от заусенцев и ржавчины с помощью шлифовального инструмента. Если на трубах нет резьбы, нарежьте ее с помощью набора для нарезания резьбы.
Нанесение уплотнительного материала
Нанесите уплотнительный материал на резьбу. При использовании тефлоновой ленты оберните ее вокруг резьбы в направлении, противоположном направлению затягивания соединения. Намотайте ленту в несколько слоев, чтобы обеспечить плотное соединение. При использовании герметика нанесите его равномерным слоем на резьбу. При использовании льняной пакли намотайте ее на резьбу и пропитайте специальной пастой.
Соединение труб
Соедините трубы вручную, насколько это возможно. Затем затяните соединение с помощью трубного ключа или гаечного ключа. Не перетягивайте соединение, чтобы не повредить резьбу. Затягивайте соединение до тех пор, пока не почувствуете сопротивление и не убедитесь, что соединение плотное.
Проверка на герметичность
После завершения монтажа проверьте соединение на герметичность. Подайте давление в трубопровод и осмотрите соединения на наличие утечек. Если обнаружены утечки, подтяните соединение или замените уплотнительный материал.
Советы и рекомендации по монтажу резьбовых соединений
Вот несколько дополнительных советов и рекомендаций, которые помогут вам выполнить качественный монтаж резьбовых соединений трубопроводов:
- Используйте правильные инструменты: Не используйте поврежденные или некачественные инструменты, так как они могут повредить резьбу.
- Не перетягивайте соединения: Перетягивание соединений может привести к повреждению резьбы и утечкам.
- Используйте качественные уплотнительные материалы: Дешевые или некачественные уплотнительные материалы не обеспечат герметичность соединения.
- Очищайте резьбу перед нанесением уплотнительного материала: Грязь и ржавчина на резьбе могут помешать герметизации соединения.
- Проверяйте соединения на герметичность после монтажа: Это позволит вовремя обнаружить и устранить утечки.
- Соблюдайте правила техники безопасности: При работе с трубопроводами под давлением соблюдайте меры предосторожности, чтобы избежать травм.
Обслуживание резьбовых соединений трубопроводов
Регулярное обслуживание резьбовых соединений трубопроводов необходимо для обеспечения их долговечности и надежности. Обслуживание включает в себя проверку на наличие утечек, подтяжку ослабленных соединений и замену поврежденных или изношенных компонентов.
Рекомендации по обслуживанию:
- Регулярно проверяйте соединения на наличие утечек: Осматривайте соединения на предмет капель или подтеков.
- Подтягивайте ослабленные соединения: Если обнаружили ослабленное соединение, подтяните его с помощью трубного ключа или гаечного ключа.
- Заменяйте поврежденные или изношенные компоненты: Если обнаружили поврежденные или изношенные компоненты, такие как уплотнительные кольца или резьбовые фитинги, замените их.
- Защищайте соединения от коррозии: Покройте соединения защитным слоем краски или используйте соединения из коррозионностойких материалов.
Правильное обслуживание позволит значительно продлить срок службы резьбовых соединений и избежать аварийных ситуаций.
В этой статье мы рассмотрели различные аспекты технологии резьбовых соединений трубопроводов. Мы надеемся, что эта информация будет полезна как для профессионалов, так и для начинающих мастеров. Помните, что правильный монтаж и регулярное обслуживание резьбовых соединений – это гарантия безопасности и долговечности вашей трубопроводной системы.
