Штуцер: незаменимый элемент трубопроводных систем

Штуцер – это незаменимый элемент в мире трубопроводных систем, обеспечивающий герметичное и надежное соединение различных участков. От небольших бытовых водопроводов до масштабных промышленных магистралей, штуцеры играют ключевую роль в транспортировке жидкостей и газов. Их конструкция, разнообразие материалов и типов резьбы позволяют адаптироваться к самым сложным условиям эксплуатации. Правильный выбор штуцера и его грамотная установка – залог долговечной и безопасной работы всей системы.

Что такое штуцер и где он применяется?

Штуцер, по сути, представляет собой небольшую деталь, обычно цилиндрической или конической формы, предназначенную для соединения труб, шлангов или других элементов трубопроводной системы. Его основная функция – обеспечение герметичного и прочного соединения, способного выдерживать определенное давление и температуру рабочей среды. Применение штуцеров чрезвычайно широко и охватывает практически все сферы, где используются трубопроводы.

Области применения штуцеров:

• Водоснабжение и отопление: Соединение труб, радиаторов, насосов и других элементов систем водоснабжения и отопления в жилых домах, офисах и промышленных зданиях.
• Газоснабжение: Подключение газовых плит, котлов, счетчиков и других приборов к газопроводу.
• Нефтегазовая промышленность: Соединение трубопроводов, транспортирующих нефть, газ и другие продукты переработки.
• Химическая промышленность: Подключение оборудования и трубопроводов, транспортирующих агрессивные химические вещества.
• Пищевая промышленность: Соединение трубопроводов, используемых для транспортировки пищевых продуктов и напитков.
• Автомобильная промышленность: Подключение топливных и гидравлических систем автомобилей.
• Сельское хозяйство: Соединение трубопроводов систем полива и орошения.
• Медицина: Подключение медицинского оборудования и трубопроводов, транспортирующих медицинские газы и жидкости.

Типы штуцеров по конструкции и назначению

Разнообразие штуцеров обусловлено широким спектром их применения и различными требованиями к соединениям. Существует множество классификаций штуцеров, основанных на различных критериях, таких как конструкция, материал, тип резьбы и назначение.

Основные типы штуцеров:

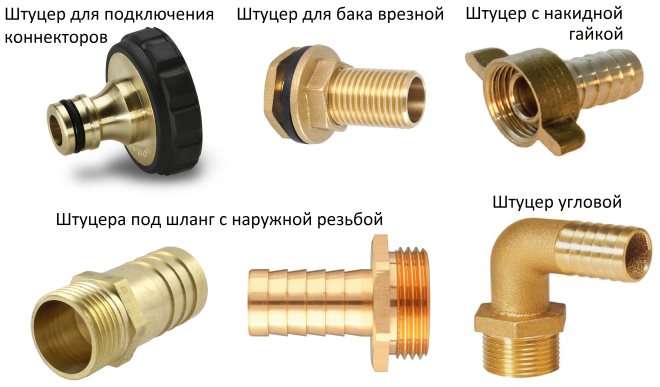

• Прямые штуцеры: Самый распространенный тип штуцеров, предназначенный для соединения труб одного диаметра, расположенных на одной оси.
• Угловые штуцеры: Используются для соединения труб, расположенных под углом друг к другу (обычно 45 или 90 градусов).
• Тройники: Предназначены для соединения трех труб в одной точке.
• Крестовины: Используются для соединения четырех труб в одной точке.
• Переходные штуцеры: Предназначены для соединения труб разного диаметра.
• Штуцеры с накидной гайкой: Обеспечивают быстроразъемное соединение, удобное для обслуживания и ремонта.
• Штуцеры под сварку: Привариваются к трубе, обеспечивая очень прочное и герметичное соединение.
• Штуцеры для шлангов: Имеют специальную конструкцию для надежного крепления шлангов.

Материалы изготовления штуцеров

Выбор материала для изготовления штуцера – это критически важный аспект, определяющий его долговечность, надежность и устойчивость к воздействию рабочей среды. Различные материалы обладают разными свойствами, и правильный выбор зависит от конкретных условий эксплуатации.

Основные материалы для изготовления штуцеров:

• Латунь: Широко используется благодаря своей устойчивости к коррозии, хорошей обрабатываемости и доступной цене. Латунные штуцеры подходят для работы с водой, воздухом и другими неагрессивными средами.
• Нержавеющая сталь: Обладает высокой устойчивостью к коррозии, высоким температурам и давлению. Штуцеры из нержавеющей стали используются в агрессивных средах, таких как химические производства и пищевая промышленность.
• Углеродистая сталь: Прочный и относительно недорогой материал, но подвержен коррозии. Для защиты от коррозии стальные штуцеры обычно покрывают цинком или другими защитными покрытиями.
• Полимеры (пластик): Легкие, устойчивые к коррозии и химически инертные. Пластиковые штуцеры используются в системах водоснабжения, канализации и других областях, где не требуется высокая прочность и устойчивость к высоким температурам.
• Медь: Обладает высокой теплопроводностью и устойчивостью к коррозии. Медные штуцеры используются в системах отопления и кондиционирования воздуха.

Резьбовые соединения: виды и особенности

Резьбовое соединение – это один из самых распространенных способов соединения штуцеров с трубами и другими элементами трубопроводной системы. Надежность и герметичность резьбового соединения зависят от правильного выбора типа резьбы, ее качества и правильной сборки.

Основные типы резьбы для штуцеров:

• Цилиндрическая резьба (G): Широко используется в системах водоснабжения и отопления. Обозначается буквой «G» и числом, указывающим диаметр резьбы в дюймах.
• Коническая резьба (R): Обеспечивает более герметичное соединение, чем цилиндрическая резьба, за счет конической формы резьбы. Обозначается буквой «R» и числом, указывающим диаметр резьбы в дюймах.
• Метрическая резьба (M): Используется в различных отраслях промышленности. Обозначается буквой «M» и числом, указывающим диаметр резьбы в миллиметрах.
• NPT резьба (National Pipe Thread): Коническая резьба, используемая в США и Канаде.
• BSPT резьба (British Standard Pipe Thread): Коническая резьба, используемая в Великобритании и других странах.

Как правильно выбрать штуцер: ключевые факторы

Выбор штуцера – это ответственная задача, требующая учета множества факторов. Неправильный выбор может привести к утечкам, повреждению трубопроводной системы и даже авариям. Поэтому перед покупкой штуцера необходимо тщательно проанализировать условия его эксплуатации и требования к соединению.

Факторы, которые необходимо учитывать при выборе штуцера:

1. Рабочая среда: Определите, какая жидкость или газ будет транспортироваться по трубопроводу. От этого зависит выбор материала штуцера, который должен быть устойчив к коррозии и другим воздействиям рабочей среды.
2. Рабочее давление: Определите максимальное давление, которое будет в трубопроводе. Штуцер должен выдерживать это давление с запасом прочности.
3. Рабочая температура: Определите максимальную и минимальную температуру рабочей среды. Штуцер должен быть изготовлен из материала, который сохраняет свои свойства в заданном диапазоне температур.
4. Тип соединения: Определите, какой тип соединения требуется: резьбовое, сварное, фланцевое или другое.
5. Диаметр трубы: Определите диаметр трубы, к которой будет подключаться штуцер.
6. Конструкция трубопровода: Учитывайте расположение труб и необходимость в угловых штуцерах, тройниках или крестовинах.
7. Требования к гигиене: В пищевой и медицинской промышленности необходимо использовать штуцеры из материалов, которые соответствуют гигиеническим требованиям.
8. Стоимость: Учитывайте стоимость штуцера и соотносите ее с его качеством и долговечностью.

Монтаж и обслуживание резьбовых соединений штуцеров

Правильный монтаж и регулярное обслуживание – залог надежной и долговечной работы резьбовых соединений штуцеров. Небрежное отношение к этим аспектам может привести к утечкам, повреждению резьбы и другим проблемам.

Основные правила монтажа резьбовых соединений:

1. Подготовка поверхности: Очистите резьбу трубы и штуцера от грязи, ржавчины и других загрязнений.
2. Использование уплотнительных материалов: Используйте уплотнительные материалы, такие как лента ФУМ, пакля или специальные герметики, для обеспечения герметичности соединения.
3. Правильное затягивание: Затягивайте соединение с умеренным усилием, чтобы не повредить резьбу. Используйте динамометрический ключ для контроля усилия затяжки.
4. Проверка на герметичность: После монтажа проверьте соединение на герметичность с помощью мыльного раствора или специального течеискателя.

Рекомендации по обслуживанию резьбовых соединений:

1. Регулярный осмотр: Регулярно осматривайте резьбовые соединения на наличие утечек, коррозии и других повреждений.
2. Подтягивание соединений: При необходимости подтягивайте соединения, но не переусердствуйте, чтобы не повредить резьбу.
3. Замена уплотнительных материалов: При обнаружении утечек замените уплотнительные материалы.
4. Очистка резьбы: Периодически очищайте резьбу от грязи и ржавчины.

Преимущества и недостатки резьбовых соединений

Резьбовые соединения штуцеров имеют как преимущества, так и недостатки, которые необходимо учитывать при выборе способа соединения труб.

Преимущества резьбовых соединений:

• Простота монтажа и демонтажа: Резьбовые соединения легко монтируются и демонтируются, что облегчает обслуживание и ремонт трубопроводной системы.
• Возможность многократного использования: Резьбовые соединения можно многократно использовать, что снижает затраты на эксплуатацию трубопровода.
• Широкий выбор типов и размеров: На рынке представлен широкий выбор резьбовых штуцеров различных типов и размеров, что позволяет подобрать оптимальное решение для любой задачи.
• Доступная цена: Резьбовые штуцеры относительно недорогие, что делает их доступными для широкого круга потребителей.

Недостатки резьбовых соединений:

• Ограничение по давлению и температуре: Резьбовые соединения имеют ограничения по рабочему давлению и температуре, что необходимо учитывать при выборе штуцера.
• Необходимость использования уплотнительных материалов: Для обеспечения герметичности резьбового соединения необходимо использовать уплотнительные материалы, что может потребовать дополнительных затрат.
• Возможность ослабления соединения: Резьбовое соединение может ослабнуть со временем под воздействием вибрации и других факторов.
• Подверженность коррозии: Резьба штуцера может быть подвержена коррозии, что снижает надежность соединения.
