Фланцевые соединения и задвижки: выбор размеров и стандарты

Фланцевые соединения и задвижки – это незаменимые элементы в трубопроводных системах‚ обеспечивающие надежное и герметичное соединение труб и регулирование потока рабочей среды. От правильного выбора размеров фланцев и соответствующих задвижек зависит безопасность‚ эффективность и долговечность всей системы. Неправильный подбор может привести к протечкам‚ авариям и дорогостоящим ремонтным работам. Поэтому‚ понимание стандартов‚ типов и особенностей этих компонентов критически важно для инженеров‚ проектировщиков и специалистов‚ занимающихся монтажом и обслуживанием трубопроводов.

Основные типы фланцев и их размеры

Фланцы – это дискообразные или квадратные элементы с отверстиями для болтов‚ предназначенные для соединения труб‚ арматуры и оборудования. Существует несколько основных типов фланцев‚ каждый из которых имеет свои особенности и применяется в различных условиях.

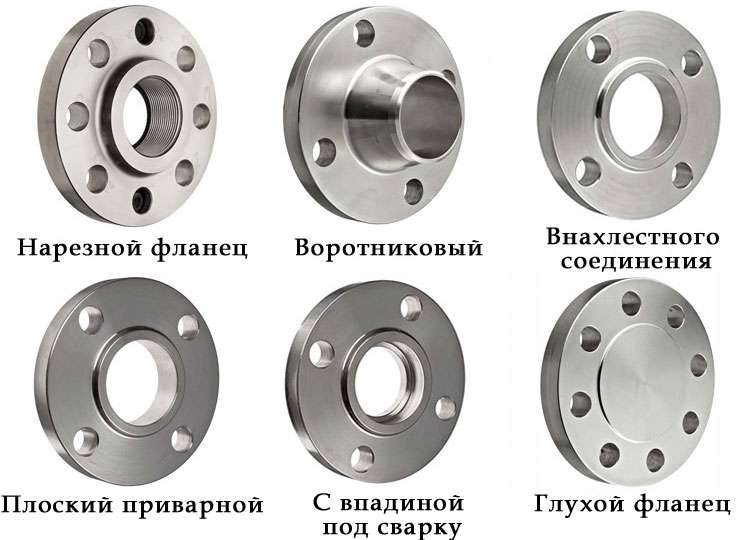

Классификация фланцев по типу соединения

• Приварные встык (Welding Neck): Представляют собой фланцы с длинной конической шейкой‚ привариваемой встык к трубе. Обеспечивают высокую прочность и герметичность соединения‚ особенно в условиях высоких давлений и температур.
• Приварные внахлест (Slip-On): Имеют внутренний диаметр‚ немного превышающий наружный диаметр трубы. Привариваются к трубе двумя швами – с внутренней и внешней стороны. Просты в монтаже‚ но менее прочны‚ чем приварные встык.
• Резьбовые (Threaded): Имеют внутреннюю резьбу для соединения с трубой. Используются в системах низкого давления и температуры‚ где сварка нежелательна или невозможна.
• Глухие (Blind): Предназначены для закрытия концов труб или сосудов. Не имеют центрального отверстия и используются для создания герметичного завершения трубопровода.
• Свободные на приварном кольце (Lap Joint): Состоят из двух частей: свободного фланца и приварного кольца. Приварное кольцо приваривается к трубе‚ а свободный фланец позволяет легко совмещать отверстия для болтов при монтаже. Удобны в труднодоступных местах.
• Фланцы с плоской уплотнительной поверхностью (Flat Face): Используются в системах с низким давлением‚ где применяются фланцевые соединения из чугуна.
• Фланцы с выпуклой уплотнительной поверхностью (Raised Face): Наиболее распространенный тип‚ подходит для широкого диапазона давлений и температур.

Основные стандарты размеров фланцев

Размеры фланцев стандартизированы‚ чтобы обеспечить взаимозаменяемость и совместимость компонентов от разных производителей. Основные стандарты включают:

• ГОСТ (Государственный стандарт): Широко используется в России и странах СНГ. Существует множество ГОСТов‚ определяющих размеры и технические требования к фланцам для различных условий эксплуатации. Примеры: ГОСТ 12820-80 (фланцы плоские приварные)‚ ГОСТ 12821-80 (фланцы воротниковые приварные).
• ANSI/ASME (American National Standards Institute/American Society of Mechanical Engineers): Широко используется в Северной Америке и других странах. Определяет размеры и технические требования к фланцам для различных классов давления. Пример: ASME B16.5 (Pipe Flanges and Flanged Fittings).
• DIN (Deutsches Institut für Normung): Немецкий институт стандартизации. Широко используется в Европе. Определяет размеры и технические требования к фланцам для различных давлений и температур. Пример: DIN 2501 (Flanges).
• EN (European Norm): Европейский стандарт‚ используемый в Европейском Союзе. Пример: EN 1092-1 (Flanges and their joints. Circular flanges for pipes‚ valves‚ fittings and accessories‚ designated PN).

Таблицы размеров фланцев (примеры)

Приводить полные таблицы размеров в данной статье не представляется возможным из-за их большого объема. Однако‚ можно привести примеры основных параметров‚ которые указываются в таблицах размеров фланцев:

• Номинальный диаметр (DN): Условный размер‚ характеризующий внутренний диаметр трубы‚ к которой присоединяется фланец. Обычно указывается в миллиметрах (мм).
• Условное давление (PN): Максимальное избыточное давление рабочей среды‚ при котором фланец может безопасно эксплуатироваться при определенной температуре. Обычно указывается в барах (бар).
• Наружный диаметр фланца (D): Диаметр окружности‚ проходящей через центры отверстий для болтов. Указывается в миллиметрах (мм).
• Диаметр отверстий для болтов (d): Диаметр отверстий для крепления болтов. Указывается в миллиметрах (мм).
• Количество отверстий для болтов (n): Количество отверстий для крепления болтов. Указывается в штуках.
• Толщина фланца (t): Толщина фланца. Указывается в миллиметрах (мм).
• Межосевое расстояние отверстий для болтов: Расстояние между центрами соседних отверстий для болтов.

Для получения точных размеров фланцев необходимо обращаться к соответствующим стандартам и техническим документам производителей.

Выбор задвижек для фланцевых соединений

Задвижка – это вид запорной арматуры‚ предназначенный для перекрытия или регулирования потока рабочей среды в трубопроводе. Выбор задвижки зависит от множества факторов‚ включая тип рабочей среды‚ давление‚ температуру‚ требования к герметичности и частоту использования.

Основные типы задвижек

• Клиновые задвижки: Имеют затвор в форме клина‚ который перемещается перпендикулярно потоку рабочей среды. Обеспечивают высокую герметичность‚ но не предназначены для регулирования потока.
• Параллельные задвижки: Имеют затвор в форме двух параллельных дисков‚ которые перемещаются перпендикулярно потоку рабочей среды. Также обеспечивают высокую герметичность.
• Шиберные задвижки (ножевые): Имеют затвор в форме ножа‚ который врезается в поток рабочей среды. Предназначены для работы с загрязненными средами‚ такими как пульпа‚ шламы и т.д.
• Поворотные задвижки (баттерфляй): Имеют затвор в форме диска‚ который поворачивается вокруг своей оси. Компактны и легки‚ но обеспечивают меньшую герметичность‚ чем клиновые и параллельные задвижки.
• Шланговые задвижки: Имеют эластичный шланг‚ который пережимается для перекрытия потока. Предназначены для работы с агрессивными и абразивными средами.

Критерии выбора задвижек для фланцевых соединений

При выборе задвижек для фланцевых соединений необходимо учитывать следующие факторы:

1. Рабочая среда: Необходимо учитывать химический состав‚ температуру и давление рабочей среды. Материал задвижки должен быть устойчив к коррозии и воздействию рабочей среды.
2. Давление и температура: Задвижка должна соответствовать максимальному давлению и температуре‚ при которых будет эксплуатироваться трубопровод.
3. Требования к герметичности: Если требуется высокая герметичность‚ следует выбирать клиновые или параллельные задвижки.
4. Частота использования: Если задвижка будет использоваться часто‚ следует выбирать модель с надежным и долговечным механизмом.
5. Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
6. Тип фланцевого соединения: Задвижка должна иметь фланцы‚ соответствующие типу фланцев‚ используемых в трубопроводе.
7. Производитель: Рекомендуется выбирать задвижки от известных и надежных производителей‚ чтобы гарантировать качество и долговечность изделия.

Соответствие размеров фланцев и задвижек

Очень важно‚ чтобы размеры фланцев на задвижке соответствовали размерам фланцев на трубопроводе. Несоответствие размеров приведет к невозможности монтажа или к негерметичному соединению. При выборе задвижки необходимо убедиться‚ что ее фланцы соответствуют стандарту и имеют правильные размеры.

Пример соответствия:

• Если на трубопроводе используются фланцы по ГОСТ 12820-80 DN 100 PN 16‚ то и задвижка должна иметь фланцы‚ соответствующие этим параметрам.
• Аналогично‚ если на трубопроводе используются фланцы по ASME B16.5 Class 150 DN 4″‚ то и задвижка должна иметь фланцы‚ соответствующие этим параметрам.

Монтаж фланцевых соединений с задвижками

Правильный монтаж фланцевых соединений с задвижками – залог надежной и безопасной работы трубопровода. Неправильный монтаж может привести к протечкам‚ вибрациям и разрушению соединения.

Этапы монтажа фланцевого соединения

1. Подготовка поверхностей: Перед монтажом необходимо очистить поверхности фланцев и задвижки от грязи‚ ржавчины и других загрязнений.
2. Установка прокладки: Между фланцами необходимо установить прокладку‚ которая обеспечит герметичность соединения. Тип прокладки выбирается в зависимости от рабочей среды‚ давления и температуры.
3. Совмещение отверстий: Необходимо совместить отверстия для болтов на фланцах и задвижке.
4. Установка болтов: Необходимо установить болты в отверстия и затянуть их гайками. Затягивать болты необходимо равномерно‚ крест-накрест‚ чтобы избежать перекоса фланцев.
5. Контроль герметичности: После затяжки болтов необходимо проверить герметичность соединения. Для этого можно использовать мыльный раствор или другие методы.

Рекомендации по монтажу

• Использовать только качественные болты и гайки‚ соответствующие требованиям стандарта.
• Затягивать болты с помощью динамометрического ключа‚ чтобы обеспечить правильный момент затяжки.
• Проверять состояние прокладок перед установкой.
• При необходимости использовать смазку для болтов‚ чтобы облегчить затяжку и предотвратить коррозию.
• После монтажа проводить визуальный осмотр соединения на предмет протечек.

Обслуживание и ремонт фланцевых соединений с задвижками

Регулярное обслуживание и своевременный ремонт фланцевых соединений с задвижками позволяют продлить срок службы трубопровода и избежать аварийных ситуаций. Обслуживание включает в себя визуальный осмотр‚ проверку герметичности‚ подтяжку болтов и смазку подвижных частей.

Признаки неисправности фланцевого соединения

• Протечки рабочей среды.
• Вибрация соединения.
• Коррозия фланцев и болтов.
• Повреждение прокладки.
• Затрудненное вращение маховика задвижки.

Методы ремонта фланцевого соединения

• Подтяжка болтов.
• Замена прокладки.
• Замена болтов и гаек.
• Ремонт или замена фланцев.
• Ремонт или замена задвижки.

Правильный выбор и монтаж фланцевых соединений и задвижек являются критически важными для обеспечения надежной и безопасной работы трубопроводных систем. Знание стандартов размеров фланцев‚ типов задвижек и особенностей монтажа позволяет избежать ошибок и обеспечить долговечность всей системы. Регулярное обслуживание и своевременный ремонт помогают предотвратить аварийные ситуации и продлить срок службы оборудования. Тщательное соблюдение всех рекомендаций и требований – залог успешной эксплуатации трубопроводов. Помните‚ что безопасность и эффективность – это результат внимательного подхода к каждой детали.
