Солнечная энергия становится все более популярным источником электроэнергии, как для частных домовладений, так и для крупных промышленных объектов. Использование солнечных батарей в сочетании с аккумуляторными системами позволяет не только снизить зависимость от традиционных источников энергии, но и значительно сократить расходы на электроэнергию. Эта статья предоставит вам исчерпывающую информацию о схемах подключения солнечных батарей и аккумуляторов, начиная с основ и заканчивая сложными конфигурациями. Мы рассмотрим различные типы схем, компоненты, необходимые для их реализации, а также дадим практические советы по выбору и установке оборудования. Готовы ли вы погрузиться в мир солнечной энергии и научиться создавать эффективные и надежные системы энергоснабжения?
Основы солнечной энергетики: Как это работает?
Чтобы понять, как работают схемы солнечных батарей и аккумуляторов, необходимо разобраться в основных принципах солнечной энергетики. Солнечные батареи, также известные как фотоэлектрические панели (PV-панели), преобразуют солнечный свет непосредственно в электричество. Этот процесс основан на фотоэлектрическом эффекте, когда фотоны света выбивают электроны из полупроводникового материала, создавая электрический ток. Вырабатываемый панелями постоянный ток (DC) затем может быть использован для питания устройств DC или преобразован в переменный ток (AC) с помощью инвертора для питания стандартных бытовых приборов.
Основные компоненты солнечной энергетической системы
Любая система, использующая энергию солнца, состоит из нескольких ключевых компонентов:
- Солнечные панели: Преобразуют солнечный свет в электричество. Существуют различные типы солнечных панелей, такие как монокристаллические, поликристаллические и тонкопленочные, каждая из которых имеет свои преимущества и недостатки.
- Контроллер заряда: Регулирует заряд аккумуляторов, предотвращая их перезаряд или глубокий разряд. Это важный компонент для продления срока службы аккумуляторов.
- Аккумуляторы: Накапливают электрическую энергию, произведенную солнечными панелями, для использования в периоды отсутствия солнечного света (например, ночью или в пасмурную погоду).
- Инвертор: Преобразует постоянный ток (DC) от аккумуляторов в переменный ток (AC), который используется большинством бытовых приборов.
- Проводка и разъемы: Обеспечивают надежное соединение между всеми компонентами системы.
- Система мониторинга (опционально): Позволяет отслеживать производительность системы, контролировать уровень заряда аккумуляторов и выявлять возможные проблемы.
Типы схем подключения солнечных батарей и аккумуляторов
Существует несколько основных типов схем подключения солнечных батарей и аккумуляторов, каждая из которых подходит для различных задач и условий. Выбор оптимальной схемы зависит от ваших потребностей в электроэнергии, бюджета и доступного пространства для установки оборудования.

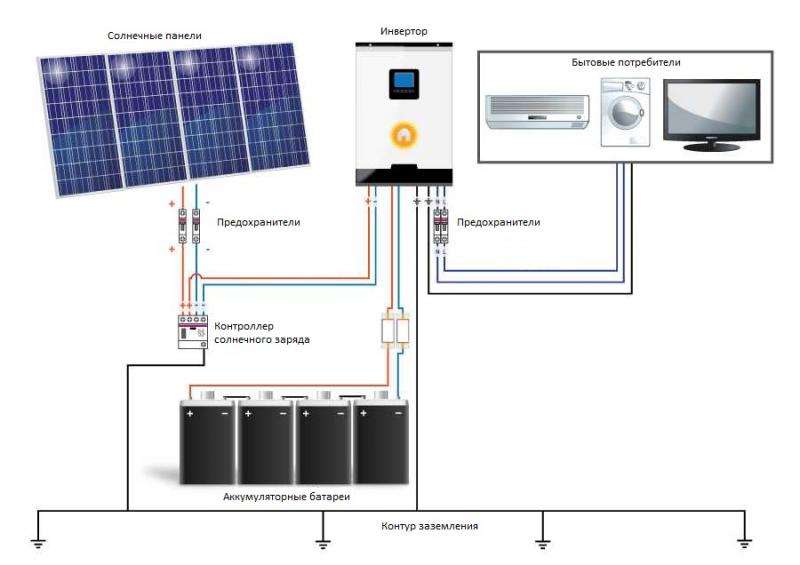

Автономная схема (Off-Grid)
Автономная схема полностью независима от централизованной электросети. Она идеально подходит для мест, где нет доступа к сети, таких как удаленные дома, дачи или лодки. В автономной системе солнечные панели заряжают аккумуляторы, которые затем питают нагрузку через инвертор; Контроллер заряда играет важную роль в защите аккумуляторов от перезаряда и глубокого разряда.
Преимущества автономной схемы:
- Полная независимость от электросети.
- Снижение расходов на электроэнергию в долгосрочной перспективе.
- Экологически чистый источник энергии.
Недостатки автономной схемы:
- Высокие первоначальные затраты на оборудование.
- Необходимость регулярного обслуживания аккумуляторов.
- Зависимость от погодных условий.
Схема с подключением к сети (On-Grid)
Схема с подключением к сети позволяет использовать солнечную энергию, а также получать электроэнергию из сети, когда солнечной энергии недостаточно. В этой схеме излишки произведенной солнечной энергии могут быть переданы обратно в сеть по программе Net Metering, что позволяет получать компенсацию за переданную электроэнергию.
Преимущества схемы с подключением к сети:
- Надежность электроснабжения, так как всегда есть доступ к сети.
- Возможность получения дохода от продажи излишков электроэнергии.
- Меньшие затраты на аккумуляторы или их отсутствие.
Недостатки схемы с подключением к сети:
- Зависимость от электросети.
- Необходимость получения разрешения на подключение к сети.
- Отсутствие электроснабжения при отключении сети (если нет аккумуляторов).
Гибридная схема (Hybrid)
Гибридная схема сочетает в себе элементы автономной схемы и схемы с подключением к сети. Она использует солнечные панели для зарядки аккумуляторов и питания нагрузки, а также имеет возможность подключения к сети в качестве резервного источника энергии. Эта схема обеспечивает максимальную надежность и гибкость электроснабжения.
Преимущества гибридной схемы:
- Высокая надежность электроснабжения.
- Возможность работы в автономном режиме при отключении сети.
- Оптимизация использования солнечной энергии и электроэнергии из сети.
Недостатки гибридной схемы:
- Самые высокие первоначальные затраты.
- Сложность установки и настройки.
- Необходимость регулярного обслуживания аккумуляторов.
Выбор солнечных панелей для схемы
Выбор подходящих солнечных панелей является важным шагом при проектировании схемы солнечных батарей и аккумуляторов. Существует несколько типов солнечных панелей, каждый из которых имеет свои характеристики и преимущества.
Типы солнечных панелей
- Монокристаллические панели: Изготовлены из одного кристалла кремния, обладают высокой эффективностью (15-20%) и долгим сроком службы. Они обычно дороже, чем другие типы панелей.
- Поликристаллические панели: Изготовлены из нескольких кристаллов кремния, имеют немного меньшую эффективность (13-16%), но и более низкую стоимость.
- Тонкопленочные панели: Изготовлены путем нанесения тонкого слоя полупроводникового материала на подложку. Они имеют низкую эффективность (6-10%), но обладают гибкостью и низкой стоимостью.
Критерии выбора солнечных панелей
При выборе солнечных панелей необходимо учитывать следующие факторы:
- Мощность: Определяет количество электроэнергии, которое панель может выработать при стандартных условиях.
- Эффективность: Отношение выработанной электроэнергии к площади панели.
- Напряжение: Важно для совместимости с другими компонентами системы.
- Ток: Влияет на выбор контроллера заряда и проводки.
- Температурный коэффициент: Отражает изменение мощности панели при изменении температуры.
- Гарантия: Показывает уверенность производителя в качестве своей продукции.
Выбор аккумуляторов для солнечной системы
Аккумуляторы являются важным компонентом автономных и гибридных солнечных систем. Они накапливают электроэнергию, произведенную солнечными панелями, и обеспечивают питание нагрузки в периоды отсутствия солнечного света.
Типы аккумуляторов для солнечных систем
- Свинцово-кислотные аккумуляторы: Являются наиболее распространенным и доступным типом аккумуляторов. Существуют различные типы свинцово-кислотных аккумуляторов, такие как заливные, AGM и гелевые.
- Литий-ионные аккумуляторы: Обладают высокой плотностью энергии, долгим сроком службы и низким саморазрядом. Они дороже, чем свинцово-кислотные аккумуляторы, но имеют ряд преимуществ.
- Никель-металлгидридные (NiMH) аккумуляторы: Используются реже, чем свинцово-кислотные и литий-ионные аккумуляторы. Они обладают хорошей плотностью энергии и сроком службы, но более чувствительны к перегреву.
Критерии выбора аккумуляторов
При выборе аккумуляторов необходимо учитывать следующие факторы:
- Емкость: Определяет количество электроэнергии, которое аккумулятор может накопить.
- Напряжение: Важно для совместимости с другими компонентами системы.
- Глубина разряда (DOD): Определяет, насколько можно разрядить аккумулятор без ущерба для его срока службы.
- Срок службы: Определяется количеством циклов заряда-разряда, которые аккумулятор может выдержать.
- Саморазряд: Скорость потери заряда аккумулятором в режиме хранения.
- Стоимость: Важный фактор, особенно при ограниченном бюджете.
Выбор контроллера заряда для солнечных батарей
Контроллер заряда является важным компонентом солнечной системы, который регулирует заряд аккумуляторов и защищает их от перезаряда и глубокого разряда. Правильный выбор контроллера заряда может значительно продлить срок службы аккумуляторов.
Типы контроллеров заряда
- PWM (Pulse Width Modulation) контроллеры: Являются более простыми и дешевыми контроллерами. Они подходят для небольших систем, где напряжение солнечных панелей соответствует напряжению аккумуляторов.
- MPPT (Maximum Power Point Tracking) контроллеры: Являются более сложными и дорогими контроллерами. Они отслеживают точку максимальной мощности солнечных панелей и обеспечивают более эффективную зарядку аккумуляторов. MPPT контроллеры особенно эффективны в условиях изменяющейся освещенности.
Критерии выбора контроллера заряда
При выборе контроллера заряда необходимо учитывать следующие факторы:
- Напряжение системы: Должно соответствовать напряжению аккумуляторов.
- Ток: Должен быть достаточным для зарядки аккумуляторов от солнечных панелей.
- Тип аккумуляторов: Контроллер заряда должен быть совместим с типом используемых аккумуляторов.
- Функции защиты: Контроллер заряда должен обеспечивать защиту от перезаряда, глубокого разряда, перегрузки и короткого замыкания.
- Эффективность: MPPT контроллеры обладают более высокой эффективностью, чем PWM контроллеры.
Выбор инвертора для солнечной системы
Инвертор преобразует постоянный ток (DC) от аккумуляторов или солнечных панелей в переменный ток (AC), который используется большинством бытовых приборов. Выбор подходящего инвертора является важным шагом при проектировании солнечной системы.
Типы инверторов
- Автономные инверторы: Предназначены для работы в автономных системах, где нет подключения к электросети.
- Сетевые инверторы: Предназначены для работы в системах с подключением к электросети. Они синхронизируются с сетью и передают излишки электроэнергии обратно в сеть.
- Гибридные инверторы: Предназначены для работы в гибридных системах, которые могут работать как в автономном режиме, так и с подключением к сети.
Критерии выбора инвертора
При выборе инвертора необходимо учитывать следующие факторы:
- Мощность: Должна быть достаточной для питания всех подключаемых приборов.
- Напряжение: Должно соответствовать напряжению аккумуляторов или солнечных панелей.
- Форма выходного напряжения: Синусоидальная форма напряжения предпочтительнее для большинства приборов.
- КПД: Определяет эффективность преобразования энергии.
- Функции защиты: Инвертор должен обеспечивать защиту от перегрузки, короткого замыкания, перегрева и низкого напряжения.
Монтаж и подключение солнечных батарей и аккумуляторов: Пошаговая инструкция
Монтаж и подключение солнечных батарей и аккумуляторов требует careful planning and attention to detail. It is crucial to follow safety guidelines and local regulations to ensure a safe and efficient installation. If you are not comfortable working with electricity, it is recommended to hire a qualified professional.
Шаг 1: Планирование и проектирование
Перед началом монтажа необходимо тщательно спланировать и спроектировать систему. Определите ваши потребности в электроэнергии, выберите подходящие компоненты и разработайте схему подключения.
Шаг 2: Подготовка места установки
Подготовьте место для установки солнечных панелей и аккумуляторов. Убедитесь, что место установки солнечных панелей хорошо освещено солнцем и не затеняется деревьями или другими объектами. Обеспечьте достаточное пространство для размещения аккумуляторов и другого оборудования.
Шаг 3: Монтаж солнечных панелей
Установите солнечные панели на крыше или на земле с использованием специальных креплений. Убедитесь, что панели надежно закреплены и ориентированы на юг (в Северном полушарии) для максимального поглощения солнечного света.
Шаг 4: Подключение солнечных панелей
Соедините солнечные панели последовательно или параллельно, в зависимости от требуемого напряжения и тока. Используйте качественную проводку и разъемы для обеспечения надежного соединения.
Шаг 5: Установка контроллера заряда
Установите контроллер заряда рядом с аккумуляторами. Подключите солнечные панели к контроллеру заряда, соблюдая полярность.
Шаг 6: Установка аккумуляторов
Установите аккумуляторы в хорошо вентилируемом помещении. Соедините аккумуляторы последовательно или параллельно, в зависимости от требуемого напряжения и емкости.
Шаг 7: Подключение аккумуляторов к контроллеру заряда
Подключите аккумуляторы к контроллеру заряда, соблюдая полярность.
Шаг 8: Установка инвертора
Установите инвертор рядом с аккумуляторами. Подключите аккумуляторы к инвертору, соблюдая полярность;
Шаг 9: Подключение нагрузки
Подключите нагрузку (бытовые приборы) к инвертору.
Шаг 10: Тестирование системы
После завершения монтажа проверьте работу системы. Убедитесь, что солнечные панели заряжают аккумуляторы, а инвертор обеспечивает питание нагрузки.
Обслуживание солнечной системы: Как продлить срок службы оборудования
Регулярное обслуживание солнечной системы необходимо для обеспечения ее надежной и эффективной работы. Правильное обслуживание может значительно продлить срок службы оборудования и снизить расходы на ремонт.
Регулярные проверки
Регулярно проверяйте состояние солнечных панелей, аккумуляторов, контроллера заряда и инвертора. Удаляйте грязь и пыль с солнечных панелей. Проверяйте уровень электролита в свинцово-кислотных аккумуляторах и доливайте дистиллированную воду при необходимости. Проверяйте состояние проводки и разъемов.
Замена аккумуляторов
Аккумуляторы имеют ограниченный срок службы и требуют замены через несколько лет. Срок службы аккумуляторов зависит от типа аккумуляторов, глубины разряда и температуры окружающей среды.
Профессиональное обслуживание
Рекомендуется проводить профессиональное обслуживание солнечной системы один раз в год. Квалифицированный специалист может выявить и устранить проблемы, которые могут привести к снижению производительности или поломке оборудования.
Использование солнечной энергии – это инвестиция в ваше будущее и будущее нашей планеты. Правильно спроектированная и установленная система солнечных батарей и аккумуляторов может обеспечить вас надежным и экологически чистым источником электроэнергии на долгие годы. Не бойтесь экспериментировать и узнавать новое в этой области, ведь технологии постоянно развиваются, и появляются все более эффективные и доступные решения. Помните о безопасности при работе с электричеством и, при необходимости, обращайтесь к профессионалам. Переход на солнечную энергию – это шаг к устойчивому развитию и экономии ресурсов. Начните свой путь к энергетической независимости уже сегодня!
