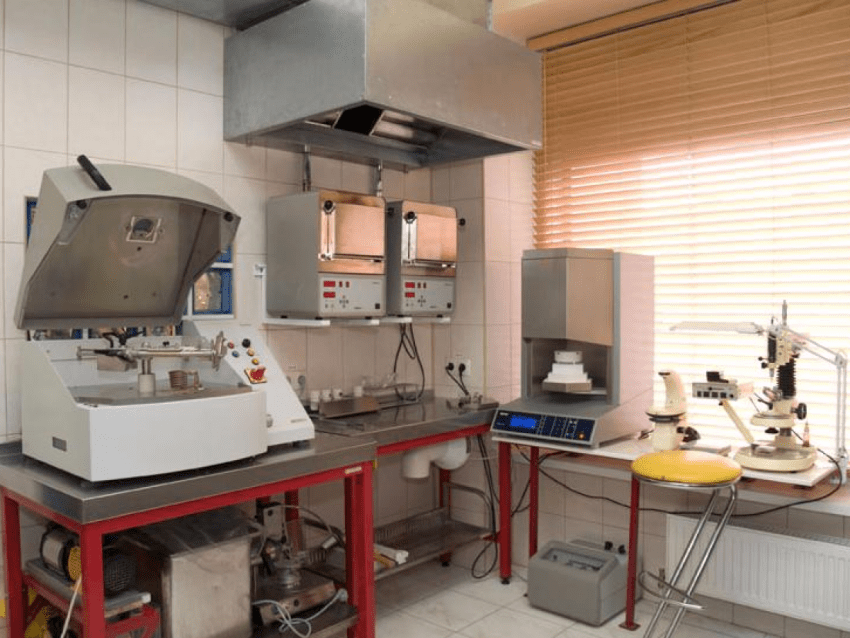

Литейная лаборатория – это сердце любого литейного производства. Здесь происходит контроль качества сырья‚ разработка новых сплавов и оптимизация существующих технологических процессов. Правильное оснащение и оборудование литейной лаборатории является критически важным для обеспечения высокого качества отливок и конкурентоспособности предприятия. В этой статье мы подробно рассмотрим все аспекты‚ связанные с выбором‚ эксплуатацией и обслуживанием оборудования для литейной лаборатории.
Основные задачи литейной лаборатории
Литейная лаборатория выполняет широкий спектр задач‚ направленных на обеспечение качества литейного производства. К основным задачам относятся:
- Анализ химического состава сырья и готовых отливок.
- Определение механических свойств металлов и сплавов.
- Исследование микроструктуры металлов и сплавов.
- Контроль качества формовочных и стержневых смесей.
- Разработка новых сплавов и технологий литья.
- Анализ причин брака и разработка мер по его устранению.
Оборудование для анализа химического состава
Анализ химического состава является одним из важнейших этапов контроля качества в литейном производстве. Для проведения анализа химического состава в литейной лаборатории используются следующие виды оборудования:
Спектрометры
Спектрометры – это приборы‚ предназначенные для определения элементного состава вещества путем анализа спектра его излучения. Существует несколько типов спектрометров‚ различающихся по принципу действия и области применения:
- Оптико-эмиссионные спектрометры (ОЭС): Используются для быстрого и точного определения концентрации большинства элементов в металлах и сплавах. Принцип действия основан на возбуждении атомов анализируемого образца в электрической дуге или искре и анализе спектра излучаемого света.
- Рентгенофлуоресцентные спектрометры (РФА): Применяются для анализа твердых‚ жидких и порошкообразных образцов. Принцип действия основан на облучении образца рентгеновским излучением и анализе спектра вторичного (флуоресцентного) излучения.
- Атомно-абсорбционные спектрометры (ААС): Используются для определения концентрации отдельных элементов в растворах. Принцип действия основан на измерении поглощения света определенной длины волны атомами анализируемого элемента.
Выбор спектрометра зависит от типа анализируемых материалов‚ требуемой точности и скорости анализа‚ а также от бюджета лаборатории.
Анализаторы газов в металлах
Анализаторы газов в металлах используются для определения содержания кислорода‚ азота и водорода в металлах и сплавах. Эти газы могут оказывать негативное влияние на свойства отливок‚ такие как прочность‚ пластичность и коррозионная стойкость.
Существует несколько методов определения газов в металлах‚ включая метод плавления в инертном газе‚ метод вакуумной экстракции и метод изотопного разбавления.
Кулонометрические титраторы
Кулонометрические титраторы используются для определения концентрации различных веществ в растворах путем электрохимического титрования. Этот метод отличается высокой точностью и чувствительностью.
Оборудование для определения механических свойств
Определение механических свойств является важным этапом контроля качества отливок. Механические свойства характеризуют способность материала сопротивляться деформации и разрушению под действием внешних сил.
Разрывные машины
Разрывные машины используются для определения прочности на растяжение‚ предела текучести‚ относительного удлинения и относительного сужения образцов. Образец закрепляется в захватах машины и подвергается растяжению до разрушения. В процессе испытания измеряется приложенная сила и деформация образца.
Твердомеры
Твердомеры используются для определения твердости материалов. Твердость характеризует сопротивление материала вдавливанию индентора. Существует несколько методов определения твердости‚ включая методы Бринелля‚ Роквелла и Виккерса.
Копры маятниковые
Копры маятниковые используются для определения ударной вязкости материалов; Ударная вязкость характеризует способность материала сопротивляться хрупкому разрушению при ударной нагрузке. Образец с надрезом устанавливается в копре и подвергается удару маятника. Измеряется энергия‚ затраченная на разрушение образца.
Установки для испытания на ползучесть
Установки для испытания на ползучесть используются для определения деформации материала под постоянной нагрузкой при повышенных температурах. Ползучесть является важной характеристикой материалов‚ используемых в условиях высоких температур‚ таких как детали двигателей и турбин.
Установки для испытания на усталость
Установки для испытания на усталость используются для определения сопротивления материала разрушению под действием циклических нагрузок. Усталость является причиной большинства разрушений металлических конструкций.
Оборудование для исследования микроструктуры
Исследование микроструктуры позволяет выявить дефекты в структуре металла‚ такие как поры‚ трещины‚ включения и неоднородности. Микроструктура оказывает существенное влияние на механические свойства и эксплуатационные характеристики отливок.
Металлографические микроскопы
Металлографические микроскопы используются для исследования микроструктуры металлов и сплавов. Микроскоп оснащен системой освещения‚ позволяющей наблюдать отраженный свет от поверхности шлифа. Шлиф – это специально подготовленный образец‚ поверхность которого отполирована и протравлена для выявления структуры.
Сканирующие электронные микроскопы (СЭМ)
Сканирующие электронные микроскопы используются для получения изображений поверхности образца с высоким разрешением. СЭМ позволяет наблюдать объекты размером до нескольких нанометров. Принцип действия СЭМ основан на сканировании поверхности образца электронным лучом и регистрации вторичных электронов‚ отраженных от поверхности.
Просвечивающие электронные микроскопы (ПЭМ)
Просвечивающие электронные микроскопы используются для исследования внутренней структуры материалов на атомном уровне. ПЭМ позволяет наблюдать структуру кристаллической решетки‚ дефекты и фазовые границы. Принцип действия ПЭМ основан на пропускании электронного луча через тонкий образец и анализе прошедшего луча.
Оптические профилометры
Оптические профилометры используются для измерения шероховатости поверхности и трехмерного рельефа образцов. Профилометры могут быть контактными и бесконтактными. Контактные профилометры используют щуп‚ который перемещается по поверхности образца. Бесконтактные профилометры используют оптические методы‚ такие как интерферометрия и триангуляция.
Оборудование для контроля формовочных и стержневых смесей
Качество формовочных и стержневых смесей оказывает существенное влияние на качество отливок. Для контроля качества смесей используются следующие виды оборудования:
Приборы для определения прочности на сжатие и растяжение
Приборы для определения прочности на сжатие и растяжение используются для оценки прочности формовочных и стержневых смесей. Прочность смеси определяет ее способность сопротивляться разрушению при заливке металла и затвердевании отливки;
Приборы для определения газопроницаемости
Приборы для определения газопроницаемости используются для измерения способности формовочной и стержневой смеси пропускать газы. Газопроницаемость влияет на образование газовых дефектов в отливках.
Приборы для определения влажности
Приборы для определения влажности используются для измерения содержания влаги в формовочных и стержневых смесях. Влажность влияет на прочность‚ газопроницаемость и другие свойства смесей.
Приборы для определения зернового состава
Приборы для определения зернового состава используются для анализа распределения частиц по размерам в формовочных материалах. Зерновой состав влияет на прочность‚ газопроницаемость и другие свойства смесей.
Вспомогательное оборудование
Помимо основного оборудования‚ в литейной лаборатории используется вспомогательное оборудование‚ такое как:
- Весы: Для точного взвешивания образцов и материалов.
- Шкафы сушильные: Для сушки образцов и материалов.
- Печи муфельные: Для термической обработки образцов.
- Дистилляторы: Для получения дистиллированной воды.
- Лабораторная посуда: Для проведения химических анализов.
- Вытяжные шкафы: Для обеспечения безопасности при работе с вредными веществами.
Требования к помещению литейной лаборатории
Помещение литейной лаборатории должно соответствовать определенным требованиям‚ чтобы обеспечить безопасную и эффективную работу. К основным требованиям относятся:
- Площадь: Площадь лаборатории должна быть достаточной для размещения всего необходимого оборудования и обеспечения удобного доступа к нему.
- Вентиляция: Лаборатория должна быть оборудована эффективной системой вентиляции для удаления вредных газов и паров.
- Освещение: Освещение должно быть достаточным для проведения точных измерений и наблюдений.
- Температура и влажность: Температура и влажность в лаборатории должны поддерживаться на оптимальном уровне для обеспечения стабильной работы оборудования.
- Электропитание: Электропитание должно быть надежным и соответствовать требованиям оборудования.
- Водоснабжение и канализация: Лаборатория должна быть оборудована водопроводом и канализацией для проведения химических анализов и уборки.
Техническое обслуживание оборудования
Для обеспечения надежной и долговечной работы оборудования литейной лаборатории необходимо проводить регулярное техническое обслуживание. Техническое обслуживание включает в себя:
- Регулярную чистку оборудования: Удаление пыли‚ грязи и других загрязнений.
- Проверку и регулировку оборудования: Контроль параметров работы оборудования и корректировка при необходимости.
- Замену расходных материалов: Замена ламп‚ фильтров‚ электродов и других расходных материалов.
- Калибровку оборудования: Калибровка приборов для обеспечения точности измерений.
- Ремонт оборудования: Устранение неисправностей и замена изношенных деталей.
Рекомендуется заключать договоры на техническое обслуживание оборудования со специализированными организациями.
Выбор поставщика оборудования
Выбор поставщика оборудования для литейной лаборатории – ответственный этап. При выборе поставщика следует учитывать следующие факторы:
- Репутация поставщика: Изучите отзывы о поставщике‚ его опыт работы на рынке и наличие сертификатов качества.
- Ассортимент оборудования: Убедитесь‚ что поставщик предлагает широкий ассортимент оборудования‚ отвечающего вашим потребностям.
- Качество оборудования: Оцените качество оборудования по техническим характеристикам‚ отзывам пользователей и результатам независимых экспертиз.
- Цена оборудования: Сравните цены на оборудование у разных поставщиков и выберите оптимальное соотношение цены и качества.
- Условия поставки и гарантии: Уточните условия поставки оборудования‚ сроки гарантии и наличие сервисного обслуживания.
- Наличие квалифицированного персонала: Убедитесь‚ что поставщик имеет квалифицированный персонал для установки‚ наладки и обслуживания оборудования.
Перед принятием решения о покупке оборудования рекомендуется посетить выставки и конференции‚ посвященные литейному производству‚ и ознакомиться с предложениями разных поставщиков.
Правильный выбор и эксплуатация оборудования для литейной лаборатории – залог высокого качества отливок и успешной работы литейного предприятия. Не стоит экономить на оснащении лаборатории‚ так как это может привести к снижению качества продукции и увеличению брака;
Данная статья посвящена вопросам выбора и использования современного оснащения и оборудования литейной лаборатории‚ необходимого для обеспечения контроля качества и разработки новых сплавов.
