Эффективная защита кабельных линий – это краеугольный камень безопасности и надежности любой электроустановки. Автоматические выключатели играют в этом процессе ключевую роль‚ обеспечивая быстрое и надежное отключение цепи при возникновении перегрузок или коротких замыканий. Правильный выбор и установка автоматических выключателей позволяют предотвратить возгорания‚ повреждение оборудования и‚ самое главное‚ защитить людей от поражения электрическим током. В этой статье мы подробно рассмотрим все аспекты защиты кабельных линий автоматическими выключателями‚ от принципов работы до практических советов по выбору и монтажу.
Принципы работы автоматических выключателей
Автоматический выключатель (автомат) – это коммутационный аппарат‚ предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Он автоматически размыкает цепь при превышении допустимого тока‚ предотвращая повреждение кабелей‚ оборудования и возникновение пожара. Различают несколько типов автоматических выключателей‚ отличающихся по принципу действия и характеристикам.
Типы автоматических выключателей
- Тепловой расцепитель: Реагирует на длительные перегрузки. Биметаллическая пластина нагревается током‚ протекающим через нее‚ и изгибается‚ приводя к срабатыванию механизма отключения. Чем больше ток‚ тем быстрее происходит нагрев и срабатывание.
- Электромагнитный расцепитель: Предназначен для защиты от коротких замыканий. При резком увеличении тока‚ вызванном коротким замыканием‚ электромагнитная катушка создает сильное магнитное поле‚ которое мгновенно выталкивает сердечник‚ приводя к срабатыванию механизма отключения.
- Электронные расцепители: Используют электронные схемы для анализа тока и напряжения в цепи. Они обеспечивают более точную и гибкую защиту‚ позволяя настраивать параметры срабатывания в зависимости от конкретных условий эксплуатации.
Основные характеристики автоматических выключателей
При выборе автоматического выключателя необходимо учитывать его основные характеристики‚ которые определяют его способность защищать кабельную линию.
- Номинальный ток (In): Максимальный ток‚ который автомат может пропускать длительное время без срабатывания. Выбирается исходя из допустимого тока кабеля и нагрузки.
- Отключающая способность (Icn или Icu): Максимальный ток короткого замыкания‚ который автомат способен отключить без повреждения. Должна быть больше или равна ожидаемому току короткого замыкания в данной точке сети.
- Время-токовая характеристика (ВТХ): Зависимость времени срабатывания автомата от величины тока. ВТХ определяет‚ как быстро автомат отключит цепь при перегрузке или коротком замыкании. Существуют различные типы ВТХ (B‚ C‚ D‚ K‚ Z)‚ отличающиеся по скорости срабатывания.
- Количество полюсов: Определяет количество защищаемых проводников (однополюсные‚ двухполюсные‚ трехполюсные‚ четырехполюсные).
- Селективность: Способность автомата отключать только поврежденный участок цепи‚ не затрагивая другие участки.
Выбор автоматического выключателя для защиты кабельных линий
Правильный выбор автоматического выключателя – это залог эффективной защиты кабельной линии. При выборе необходимо учитывать несколько факторов‚ включая тип кабеля‚ его сечение‚ способ прокладки‚ величину нагрузки и ожидаемый ток короткого замыкания.
Расчет допустимого тока кабеля
Первым шагом является определение допустимого тока кабеля (Iдоп). Он зависит от сечения кабеля‚ материала жил (медь или алюминий)‚ способа прокладки (в воздухе‚ в земле‚ в трубе) и температуры окружающей среды. Значения допустимых токов приводятся в таблицах ПУЭ (Правила устройства электроустановок) или в технических характеристиках кабеля.
Выбор номинального тока автоматического выключателя
Номинальный ток автоматического выключателя (In) должен быть меньше или равен допустимому току кабеля (Iдоп)‚ но при этом больше или равен номинальному току нагрузки (Iн). Рекомендуется выбирать In с небольшим запасом (около 10-15%) для учета возможных перегрузок.
Формула: Iн ≤ In ≤ Iдоп
Определение отключающей способности автоматического выключателя
Отключающая способность автоматического выключателя (Icn или Icu) должна быть больше или равна ожидаемому току короткого замыкания (Iкз) в данной точке сети. Ток короткого замыкания рассчитывается на основе параметров сети (напряжение‚ сопротивление трансформатора‚ длина и сечение кабелей). Для точного расчета рекомендуется использовать специальные программы или обратиться к специалистам.
Формула: Icn ≥ Iкз
Выбор время-токовой характеристики автоматического выключателя
Время-токовая характеристика (ВТХ) автоматического выключателя выбирается в зависимости от типа нагрузки. Для осветительных цепей и розеточных групп обычно используют автоматы с характеристикой B или C. Для цепей с пусковыми токами (например‚ электродвигатели) рекомендуется использовать автоматы с характеристикой D или K.
- Тип B: Быстрое срабатывание при небольших перегрузках (3-5 In). Подходит для защиты осветительных цепей и розеточных групп с резистивной нагрузкой.
- Тип C: Среднее срабатывание при перегрузках (5-10 In). Универсальный тип‚ подходит для большинства бытовых и офисных нагрузок.
- Тип D: Медленное срабатывание при перегрузках (10-20 In). Предназначен для защиты цепей с большими пусковыми токами (электродвигатели‚ трансформаторы).
- Тип K: Срабатывание при перегрузках (8-12 In). Применяется для защиты цепей с индуктивной нагрузкой‚ требующих более быстрого срабатывания‚ чем тип D.
- Тип Z: Очень быстрое срабатывание при небольших перегрузках (2-3 In). Используется для защиты электронных устройств и цепей с высокой чувствительностью к перегрузкам.
Монтаж и подключение автоматических выключателей
Монтаж и подключение автоматических выключателей должны выполняться квалифицированным персоналом в соответствии с требованиями ПУЭ и инструкциями производителя. Неправильный монтаж может привести к неисправностям‚ снижению эффективности защиты и даже к авариям.
Подготовка к монтажу
Перед началом монтажа необходимо убедиться в отсутствии напряжения в сети; Необходимо использовать средства индивидуальной защиты (диэлектрические перчатки‚ очки). Проверьте соответствие автоматического выключателя выбранным параметрам (номинальный ток‚ отключающая способность‚ ВТХ). Подготовьте необходимые инструменты и материалы (отвертки‚ плоскогубцы‚ провода‚ наконечники).
Установка автоматического выключателя

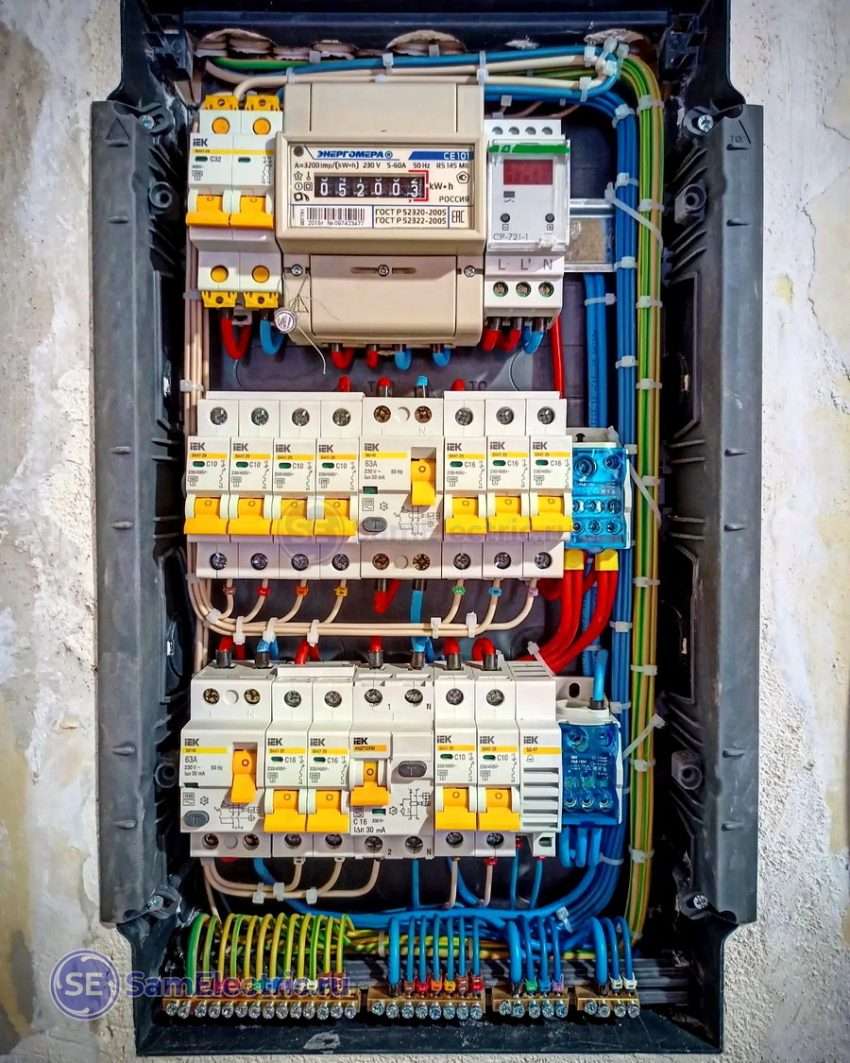

Автоматические выключатели обычно устанавливаются на DIN-рейку в распределительном щите. Убедитесь‚ что DIN-рейка надежно закреплена. Подключите провода к клеммам автомата в соответствии со схемой подключения. Затяните клеммные винты с необходимым усилием‚ указанным в инструкции производителя. Проверьте надежность соединения проводов.
Подключение проводов
При подключении проводов необходимо соблюдать полярность (для однополюсных автоматов). Используйте провода соответствующего сечения. Зачистите концы проводов от изоляции на необходимую длину. При необходимости используйте наконечники для опрессовки концов проводов. Подключите провода к клеммам автомата‚ соблюдая схему подключения. Затяните клеммные винты с необходимым усилием. Проверьте надежность соединения проводов.
После монтажа необходимо проверить работоспособность автоматического выключателя. Включите автомат и убедитесь‚ что напряжение подается на нагрузку. Проверьте работу автомата при перегрузке‚ создав искусственную перегрузку в цепи (например‚ подключив дополнительную нагрузку). Автомат должен отключиться через определенное время в соответствии со своей ВТХ. Проверьте работу автомата при коротком замыкании‚ создав искусственное короткое замыкание в цепи (только квалифицированный персонал с использованием специальных средств защиты!). Автомат должен отключиться мгновенно.
Техническое обслуживание автоматических выключателей
Для обеспечения надежной работы автоматических выключателей необходимо регулярно проводить их техническое обслуживание. Техническое обслуживание включает в себя визуальный осмотр‚ проверку работоспособности и протяжку клеммных соединений.
Визуальный осмотр
При визуальном осмотре необходимо проверить состояние корпуса автомата‚ клеммных соединений и индикаторов. Убедитесь‚ что на корпусе нет трещин‚ сколов и других повреждений. Проверьте‚ чтобы клеммные соединения были надежно затянуты и не имели признаков окисления или перегрева. Убедитесь‚ что индикаторы работают правильно.
Проверка работоспособности
Проверка работоспособности заключается в проверке срабатывания автомата при перегрузке и коротком замыкании. Для этого можно использовать специальные приборы или создать искусственные условия перегрузки и короткого замыкания (только квалифицированный персонал с использованием специальных средств защиты!). Убедитесь‚ что автомат отключается в соответствии со своей ВТХ.
Протяжка клеммных соединений
Со временем клеммные соединения могут ослабевать из-за вибрации и перепадов температуры. Поэтому необходимо регулярно протягивать клеммные винты с необходимым усилием‚ указанным в инструкции производителя. Перед протяжкой необходимо убедиться в отсутствии напряжения в сети.
Распространенные ошибки при выборе и установке автоматических выключателей
При выборе и установке автоматических выключателей часто допускаются ошибки‚ которые могут привести к снижению эффективности защиты и даже к авариям. Рассмотрим наиболее распространенные ошибки.
Неправильный выбор номинального тока
Одной из самых распространенных ошибок является неправильный выбор номинального тока автоматического выключателя; Если номинальный ток автомата слишком велик‚ он не сможет защитить кабель от перегрузки. Если номинальный ток автомата слишком мал‚ он будет ложно срабатывать при нормальной работе нагрузки.
Недостаточная отключающая способность
Если отключающая способность автоматического выключателя меньше ожидаемого тока короткого замыкания‚ автомат может быть поврежден при коротком замыкании и не сможет отключить цепь. Это может привести к возгоранию и повреждению оборудования.
Неправильный выбор время-токовой характеристики
Неправильный выбор время-токовой характеристики может привести к ложным срабатываниям автомата или к его несрабатыванию при перегрузке. Например‚ если установить автомат с характеристикой B для защиты электродвигателя‚ он будет ложно срабатывать при пуске двигателя из-за больших пусковых токов.
Некачественный монтаж
Некачественный монтаж может привести к ослаблению клеммных соединений‚ перегреву проводов и даже к короткому замыканию. Необходимо тщательно затягивать клеммные винты‚ использовать провода соответствующего сечения и соблюдать схему подключения.
Использование поддельных автоматических выключателей
На рынке существует множество поддельных автоматических выключателей‚ которые не соответствуют заявленным характеристикам и не обеспечивают надежную защиту. Приобретайте автоматические выключатели только у проверенных поставщиков и обращайте внимание на наличие сертификатов соответствия.
Новые технологии в защите кабельных линий
Современные технологии предлагают новые решения для защиты кабельных линий‚ обеспечивающие более надежную и эффективную защиту. К таким решениям относятся:
Автоматические выключатели с электронными расцепителями
Автоматические выключатели с электронными расцепителями позволяют более точно и гибко настраивать параметры срабатывания в зависимости от конкретных условий эксплуатации. Они могут измерять ток‚ напряжение‚ мощность и другие параметры цепи и автоматически отключать цепь при возникновении нештатных ситуаций.
Устройства защиты от импульсных перенапряжений (УЗИП)
УЗИП предназначены для защиты от импульсных перенапряжений‚ возникающих в результате грозовых разрядов или коммутационных процессов. Они отводят избыточное напряжение в землю‚ предотвращая повреждение оборудования и кабельных линий.
Системы мониторинга и диагностики
Системы мониторинга и диагностики позволяют в режиме реального времени отслеживать состояние кабельных линий и автоматических выключателей. Они могут выявлять перегрузки‚ перегревы и другие неисправности и предупреждать о необходимости проведения технического обслуживания.
