Автоматическое отключение линий – критически важная функция в современных электрических сетях. Она обеспечивает безопасность оборудования, предотвращает распространение аварий и гарантирует стабильность электроснабжения. В этой статье мы подробно рассмотрим принципы работы систем автоматического отключения, их типы, применение, а также методы проверки их работоспособности. Понимание этих аспектов необходимо для инженеров, техников и всех, кто связан с эксплуатацией и обслуживанием электрических сетей.
Что такое автоматическое отключение линий?
Автоматическое отключение линий – это процесс, при котором электрическая цепь разрывается автоматически в случае возникновения нештатной ситуации, такой как короткое замыкание, перегрузка или повреждение оборудования. Эта функция реализуется с помощью специальных устройств защиты, таких как автоматические выключатели, реле защиты и предохранители, которые реагируют на изменение параметров электрической сети и отключают поврежденный участок.
Принципы работы
Принцип работы автоматического отключения линий основан на обнаружении нештатных режимов работы электрической сети и быстром реагировании на них. Когда происходит короткое замыкание или перегрузка, ток в цепи резко возрастает. Устройства защиты, настроенные на определенные значения тока, обнаруживают этот скачок и подают сигнал на отключение выключателя. Время срабатывания защиты должно быть минимальным, чтобы предотвратить повреждение оборудования и распространение аварии.
Основные компоненты системы автоматического отключения
Система автоматического отключения линий состоит из нескольких ключевых компонентов:
- Датчики тока и напряжения: Измеряют параметры электрической сети и передают информацию в систему управления.
- Реле защиты: Анализируют полученные данные и принимают решение об отключении выключателя.

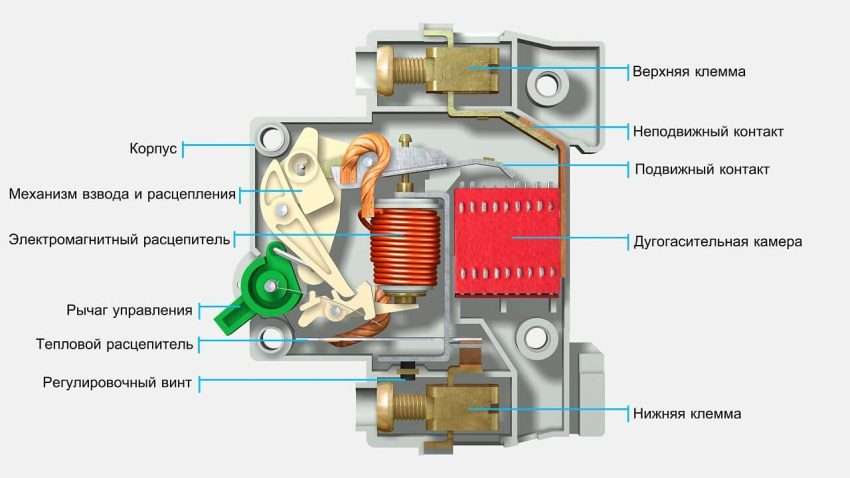

- Автоматические выключатели: Разрывают электрическую цепь при получении сигнала от реле защиты.
- Система управления: Координирует работу всех компонентов системы и обеспечивает ее надежное функционирование.
Типы автоматического отключения линий
Существует несколько типов автоматического отключения линий, которые различаются по принципу действия, конструкции и области применения.
Защита от перегрузки
Защита от перегрузки предназначена для отключения линии при превышении допустимого тока нагрузки. Она может быть реализована с помощью тепловых реле, которые срабатывают при нагреве проводника, или с помощью электронных реле, которые измеряют ток в цепи и сравнивают его с заданным значением. Защита от перегрузки важна для предотвращения перегрева проводников и повреждения оборудования.
Защита от короткого замыкания
Защита от короткого замыкания является наиболее важным типом защиты, поскольку она предотвращает серьезные повреждения оборудования и возникновение пожаров. Она основана на обнаружении резкого увеличения тока в цепи, которое происходит при коротком замыкании. Защита от короткого замыкания может быть реализована с помощью токовых отсечек, дифференциальной защиты и других методов.
Дифференциальная защита
Дифференциальная защита основана на сравнении токов, входящих и выходящих из защищаемого участка сети. В нормальном режиме работы сумма этих токов должна быть равна нулю. При возникновении короткого замыкания внутри защищаемого участка появляется разница между входящим и выходящим током, которая обнаруживается дифференциальной защитой и приводит к отключению выключателя. Дифференциальная защита обеспечивает высокую чувствительность и быстродействие.
Защита от замыканий на землю
Защита от замыканий на землю предназначена для обнаружения замыканий на землю в сетях с изолированной или компенсированной нейтралью. При замыкании на землю в такой сети возникает ток, который протекает через землю и возвращается к источнику питания. Защита от замыканий на землю обнаруживает этот ток и отключает поврежденный участок сети.
Автоматическое повторное включение (АПВ)
Автоматическое повторное включение (АПВ) – это функция, которая позволяет автоматически включить выключатель после его отключения. АПВ применяется в сетях с воздушными линиями электропередачи, где часто возникают кратковременные повреждения, такие как перекрытия изоляции птицами или падение деревьев на провода. АПВ позволяет восстановить электроснабжение после устранения повреждения без участия оперативного персонала.
Применение автоматического отключения линий
Автоматическое отключение линий применяется в различных областях электроэнергетики, включая:
- Электрические станции: Для защиты генераторов, трансформаторов и другого оборудования от повреждений.
- Подстанции: Для защиты трансформаторов, распределительных устройств и линий электропередачи.
- Промышленные предприятия: Для защиты электрооборудования, двигателей и кабельных линий.
- Жилые дома и общественные здания: Для защиты электропроводки и электроприборов от перегрузок и коротких замыканий.
Защита оборудования электрических станций
На электрических станциях автоматическое отключение линий играет ключевую роль в обеспечении надежной и безопасной работы оборудования. Генераторы, трансформаторы и другое дорогостоящее оборудование нуждаются в надежной защите от повреждений, которые могут возникнуть в результате коротких замыканий, перегрузок или других нештатных ситуаций. Системы защиты, установленные на электрических станциях, должны обеспечивать быстрое и селективное отключение поврежденного оборудования, чтобы предотвратить распространение аварии и сохранить работоспособность остальной части станции.
Защита оборудования подстанций
Подстанции являются важными узлами в электрической сети, которые обеспечивают передачу и распределение электроэнергии. Оборудование подстанций, такое как трансформаторы, распределительные устройства и линии электропередачи, также нуждается в надежной защите от повреждений. Системы защиты, установленные на подстанциях, должны обеспечивать быстрое и селективное отключение поврежденного оборудования, чтобы предотвратить перебои в электроснабжении потребителей.
Защита электрооборудования промышленных предприятий
На промышленных предприятиях автоматическое отключение линий необходимо для защиты электрооборудования, двигателей и кабельных линий от повреждений. Повреждение электрооборудования может привести к остановке производственного процесса и значительным экономическим потерям. Системы защиты, установленные на промышленных предприятиях, должны обеспечивать быстрое и селективное отключение поврежденного оборудования, чтобы минимизировать время простоя и предотвратить повреждение другого оборудования.
Защита электропроводки в жилых домах и общественных зданиях
В жилых домах и общественных зданиях автоматическое отключение линий необходимо для защиты электропроводки и электроприборов от перегрузок и коротких замыканий. Перегрузка электропроводки может привести к перегреву проводов и возникновению пожара. Короткое замыкание может привести к повреждению электроприборов и поражению электрическим током. Системы защиты, установленные в жилых домах и общественных зданиях, должны обеспечивать быстрое отключение электропитания в случае возникновения перегрузки или короткого замыкания.
Методы проверки автоматического отключения линий
Регулярная проверка работоспособности систем автоматического отключения линий является важным условием обеспечения надежной и безопасной работы электрической сети. Проверка должна проводиться квалифицированным персоналом с использованием специального оборудования и инструментов.
Визуальный осмотр
Визуальный осмотр является первым этапом проверки, который позволяет обнаружить видимые дефекты оборудования, такие как повреждения изоляции, коррозию контактов и механические повреждения. Во время визуального осмотра необходимо проверить состояние всех компонентов системы защиты, включая датчики тока и напряжения, реле защиты, автоматические выключатели и соединительные провода.
Проверка работоспособности реле защиты
Проверка работоспособности реле защиты заключается в подаче на реле сигналов, имитирующих различные нештатные режимы работы электрической сети, и проверке правильности его срабатывания. Для проверки реле защиты используется специальное испытательное оборудование, которое позволяет задавать различные значения тока, напряжения и других параметров. Во время проверки необходимо убедиться, что реле срабатывает в соответствии с заданными настройками и выдает сигнал на отключение выключателя.
Проверка автоматических выключателей
Проверка автоматических выключателей заключается в проверке их отключающей способности и времени срабатывания. Отключающая способность выключателя – это максимальный ток, который он может отключить без повреждения. Время срабатывания выключателя – это время, необходимое для отключения выключателя после получения сигнала от реле защиты. Для проверки автоматических выключателей используется специальное испытательное оборудование, которое позволяет генерировать токи короткого замыкания и измерять время срабатывания выключателя.
Проверка целостности цепей управления
Проверка целостности цепей управления заключается в проверке целостности проводников, соединяющих реле защиты и автоматические выключатели. Обрыв проводника может привести к тому, что реле защиты не сможет подать сигнал на отключение выключателя. Для проверки целостности цепей управления используется мультиметр или другой измерительный прибор.
Проверка времени срабатывания защиты
Проверка времени срабатывания защиты заключается в измерении времени, необходимого для отключения выключателя после возникновения нештатной ситуации. Время срабатывания защиты должно быть минимальным, чтобы предотвратить повреждение оборудования и распространение аварии. Для проверки времени срабатывания защиты используется специальное испытательное оборудование, которое позволяет имитировать нештатные ситуации и измерять время срабатывания защиты.
Нормативные документы и стандарты
При проектировании, монтаже и эксплуатации систем автоматического отключения линий необходимо руководствоваться нормативными документами и стандартами, которые устанавливают требования к характеристикам оборудования, методам проверки и эксплуатации.
ГОСТ Р 52565-2006
ГОСТ Р 52565-2006 «Выключатели автоматические переменного тока для защиты от сверхтоков бытового и аналогичного назначения» устанавливает требования к автоматическим выключателям, используемым в жилых домах и общественных зданиях.
ГОСТ Р 50571.4.41-2002
ГОСТ Р 50571.4.41-2002 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 41. Защита от поражения электрическим током» устанавливает требования к защите от поражения электрическим током в электроустановках зданий.
ПУЭ (Правила устройства электроустановок)
ПУЭ (Правила устройства электроустановок) являются основным нормативным документом, регламентирующим требования к проектированию, монтажу и эксплуатации электроустановок.
Современные тенденции в автоматическом отключении линий
Современные тенденции в автоматическом отключении линий направлены на повышение надежности, быстродействия и селективности защиты. В современных системах защиты используются цифровые реле защиты, которые обладают высокой точностью и позволяют реализовать сложные алгоритмы защиты. Также активно развивается технология интеллектуальных сетей, которая позволяет автоматизировать процессы управления и защиты электрической сети.
Цифровые реле защиты
Цифровые реле защиты обладают рядом преимуществ по сравнению с электромеханическими реле, включая более высокую точность, надежность и гибкость. Цифровые реле защиты позволяют реализовать сложные алгоритмы защиты, которые обеспечивают более быстрое и селективное отключение поврежденного оборудования. Также цифровые реле защиты позволяют осуществлять дистанционный мониторинг и управление системой защиты.
Интеллектуальные сети
Интеллектуальные сети (Smart Grids) – это электрические сети, которые используют информационные и коммуникационные технологии для повышения эффективности, надежности и безопасности электроснабжения. Интеллектуальные сети позволяют автоматизировать процессы управления и защиты электрической сети, что обеспечивает более быстрое и селективное отключение поврежденного оборудования. Также интеллектуальные сети позволяют интегрировать возобновляемые источники энергии и повысить энергоэффективность.
Правильная **проверка на автоматическое отключение линий** – залог стабильной и безопасной работы энергосистемы. Она позволяет выявить потенциальные проблемы и предотвратить серьезные аварии. Регулярное техническое обслуживание и тестирование оборудования защиты необходимы для поддержания его работоспособности. Использование современных технологий и цифровых решений повышает эффективность и надежность систем автоматического отключения. В конечном итоге, это способствует обеспечению бесперебойного электроснабжения потребителей.
Автоматическое отключение линий ⎯ это важнейший элемент безопасности в любой электрической сети. Регулярная проверка и обслуживание этих систем позволяет предотвратить аварии и обеспечить надежное электроснабжение. Понимание принципов работы и типов защиты необходимо для всех, кто работает с электрическими сетями. Необходимо следовать нормативным документам и стандартам при проектировании и эксплуатации систем защиты. В конечном итоге, инвестиции в надежную систему автоматического отключения линий окупаются за счет предотвращения дорогостоящих аварий и обеспечения безопасности персонала.
