Автоматический выключатель отходящих линий: устройство, принцип работы и критерии выбора

Автоматический выключатель отходящих линий – это ключевой элемент любой современной электрической сети, обеспечивающий безопасность, надежность и эффективность распределения электроэнергии. Он выполняет важную функцию защиты оборудования и людей от перегрузок и коротких замыканий, предотвращая серьезные аварии и минимизируя потенциальный ущерб. Правильный выбор и установка автоматического выключателя являются критически важными для обеспечения бесперебойной работы электросети и предотвращения дорогостоящих простоев. В этой статье мы подробно рассмотрим устройство, принцип работы, критерии выбора и особенности эксплуатации автоматических выключателей отходящих линий, чтобы помочь вам обеспечить максимальную безопасность и эффективность вашей электрической системы.

Что такое автоматический выключатель отходящих линий?

Автоматический выключатель отходящих линий (часто сокращенно называемый «автомат» или «выключатель») – это электромеханическое устройство, предназначенное для автоматического размыкания электрической цепи при возникновении перегрузки или короткого замыкания. Он устанавливается в электрическом щите и защищает отдельные линии электропроводки, питающие различные потребители электроэнергии, такие как освещение, розетки, электроприборы и оборудование. В отличие от предохранителей, которые необходимо заменять после срабатывания, автоматические выключатели можно повторно включать после устранения причины срабатывания, что делает их более удобными и экономичными в эксплуатации.

Основные функции автоматического выключателя отходящих линий:

• Защита от перегрузки: Автоматически отключает цепь при превышении допустимого тока, предотвращая перегрев проводки и возникновение пожара.
• Защита от короткого замыкания: Мгновенно размыкает цепь при возникновении короткого замыкания, предотвращая повреждение оборудования и поражение электрическим током.
• Ручное отключение и включение: Позволяет вручную отключать и включать электропитание отдельных линий для проведения ремонтных работ или обслуживания оборудования.
• Индикация состояния: Обеспечивает визуальную индикацию состояния выключателя (включено/отключено), что облегчает диагностику и устранение неисправностей.

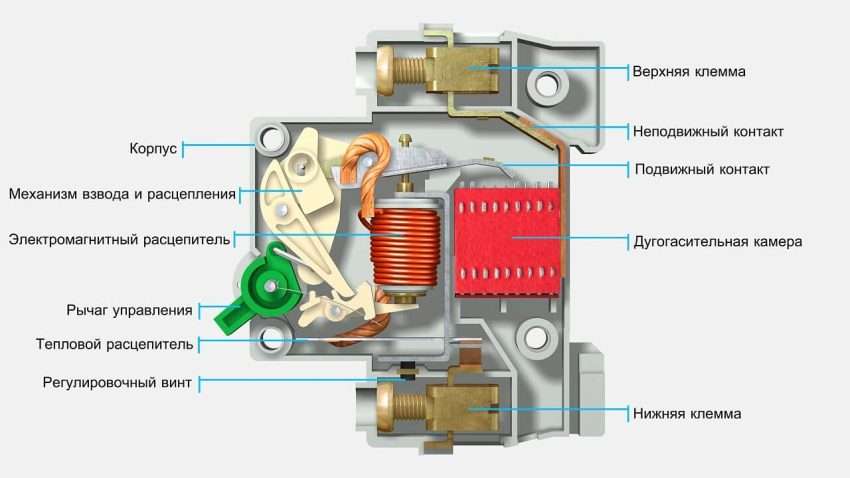

Принцип работы автоматического выключателя

Автоматический выключатель работает на основе двух основных принципов: теплового и электромагнитного. Тепловая защита срабатывает при длительных перегрузках, а электромагнитная – при коротких замыканиях. В большинстве современных автоматических выключателей эти два принципа объединены для обеспечения комплексной защиты.

Тепловая защита

Тепловая защита основана на принципе расширения биметаллической пластины при нагревании. Через эту пластину протекает ток защищаемой цепи. При превышении допустимого тока пластина нагревается и изгибается, приводя в действие механизм расцепления, который размыкает контакты выключателя. Время срабатывания тепловой защиты зависит от величины перегрузки: чем больше ток, тем быстрее срабатывает защита.

Электромагнитная защита

Электромагнитная защита основана на использовании электромагнита (соленоида). При возникновении короткого замыкания в цепи протекает очень большой ток, который мгновенно создает сильное магнитное поле в соленоиде. Это магнитное поле притягивает якорь, который приводит в действие механизм расцепления и мгновенно размыкает контакты выключателя. Электромагнитная защита срабатывает практически мгновенно, что позволяет предотвратить серьезные повреждения оборудования и поражение электрическим током.

Комбинированная защита

В большинстве современных автоматических выключателей используется комбинированная защита, сочетающая в себе тепловой и электромагнитный принципы. Это обеспечивает надежную защиту как от длительных перегрузок, так и от мгновенных коротких замыканий. Комбинированная защита позволяет адаптировать автоматический выключатель к различным условиям эксплуатации и требованиям безопасности.

Классификация автоматических выключателей

Автоматические выключатели классифицируются по различным параметрам, включая номинальный ток, отключающую способность, время-токовую характеристику и количество полюсов. Правильный выбор автоматического выключателя в соответствии с этими параметрами является критически важным для обеспечения надежной защиты и эффективной работы электрической сети.

По номинальному току (In)

Номинальный ток – это максимальный ток, который автоматический выключатель может пропускать длительное время без срабатывания. Номинальный ток выбирается в соответствии с расчетным током защищаемой цепи. Стандартные значения номинальных токов: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А. При выборе номинального тока необходимо учитывать запас по мощности, чтобы избежать ложных срабатываний при кратковременных перегрузках.

По отключающей способности (Icn)

Отключающая способность – это максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить, не разрушаясь. Отключающая способность должна быть не меньше расчетного тока короткого замыкания в месте установки выключателя. Стандартные значения отключающей способности: 4.5кА, 6кА, 10кА, 15кА, 20кА, 25кА. При выборе отключающей способности необходимо учитывать потенциальные токи короткого замыкания в электрической сети, чтобы обеспечить надежную защиту при аварийных ситуациях.

По время-токовой характеристике (характеристика срабатывания)

Время-токовая характеристика определяет время срабатывания автоматического выключателя в зависимости от величины тока перегрузки. Существуют различные типы характеристик, обозначаемые латинскими буквами: B, C, D, K, Z. Каждый тип характеристики предназначен для защиты определенного типа нагрузки.

• Тип B: Быстрое срабатывание, предназначен для защиты цепей с низкой пусковой токовой нагрузкой, таких как освещение и розетки.
• Тип C: Среднее время срабатывания, предназначен для защиты цепей с умеренной пусковой токовой нагрузкой, таких как электроприборы и бытовая техника.
• Тип D: Медленное срабатывание, предназначен для защиты цепей с высокой пусковой токовой нагрузкой, таких как электродвигатели и трансформаторы.
• Тип K: Предназначен для защиты цепей с индуктивной нагрузкой и высокими пусковыми токами.
• Тип Z: Предназначен для защиты электронных цепей и полупроводниковых устройств с очень чувствительной защитой от перегрузок.

По количеству полюсов

Количество полюсов автоматического выключателя соответствует количеству защищаемых проводников в цепи. Существуют однополюсные (1P), двухполюсные (2P), трехполюсные (3P) и четырехполюсные (4P) автоматические выключатели.

• Однополюсные (1P): Предназначены для защиты одного проводника (обычно фазного) в однофазной сети.
• Двухполюсные (2P): Предназначены для защиты двух проводников (фазного и нейтрального) в однофазной сети или двух фаз в трехфазной сети.
• Трехполюсные (3P): Предназначены для защиты трех фаз в трехфазной сети.
• Четырехполюсные (4P): Предназначены для защиты трех фаз и нейтрали в трехфазной сети.

Критерии выбора автоматического выключателя отходящих линий

Выбор автоматического выключателя отходящих линий – это ответственная задача, требующая учета множества факторов. Неправильный выбор может привести к неэффективной защите, ложным срабатываниям или даже к повреждению оборудования и возникновению пожара. При выборе автоматического выключателя необходимо учитывать следующие критерии:

Расчетный ток нагрузки

Номинальный ток автоматического выключателя должен быть немного больше расчетного тока нагрузки защищаемой цепи. Расчетный ток нагрузки определяется на основе мощности всех потребителей электроэнергии, подключенных к данной цепи. Рекомендуется выбирать автоматический выключатель с небольшим запасом по мощности, чтобы избежать ложных срабатываний при кратковременных перегрузках. Например, если расчетный ток нагрузки составляет 13А, следует выбрать автоматический выключатель с номинальным током 16А.

Ток короткого замыкания

Отключающая способность автоматического выключателя должна быть не меньше расчетного тока короткого замыкания в месте установки выключателя. Расчет тока короткого замыкания – это сложная задача, требующая учета параметров электрической сети, таких как мощность трансформатора, длина кабеля и сопротивление цепи. Для точного расчета тока короткого замыкания рекомендуется обратиться к специалистам-электрикам. В большинстве случаев для бытовых и коммерческих применений достаточно автоматических выключателей с отключающей способностью 6кА или 10кА.

Тип нагрузки

Тип нагрузки определяет выбор время-токовой характеристики автоматического выключателя. Для защиты цепей с низкой пусковой токовой нагрузкой, таких как освещение и розетки, рекомендуется использовать автоматические выключатели с характеристикой B. Для защиты цепей с умеренной пусковой токовой нагрузкой, таких как электроприборы и бытовая техника, рекомендуется использовать автоматические выключатели с характеристикой C. Для защиты цепей с высокой пусковой токовой нагрузкой, таких как электродвигатели и трансформаторы, рекомендуется использовать автоматические выключатели с характеристикой D.

Условия эксплуатации

Условия эксплуатации, такие как температура окружающей среды, влажность и запыленность, также могут влиять на выбор автоматического выключателя. Для эксплуатации в условиях повышенной влажности и запыленности рекомендуется использовать автоматические выключатели с повышенной степенью защиты (IP). При эксплуатации в условиях низких температур необходимо учитывать, что некоторые типы автоматических выключателей могут терять свои характеристики при низких температурах.

Соответствие стандартам и нормам

Автоматические выключатели должны соответствовать действующим стандартам и нормам безопасности. При покупке автоматического выключателя необходимо убедиться, что он имеет сертификаты соответствия и соответствует требованиям ГОСТ и других нормативных документов. Использование несертифицированных автоматических выключателей может быть опасным и привести к серьезным последствиям.

Монтаж и подключение автоматического выключателя отходящих линий

Монтаж и подключение автоматического выключателя отходящих линий должны выполняться квалифицированным электриком в соответствии с действующими правилами и нормами электробезопасности. Неправильный монтаж и подключение могут привести к поражению электрическим током, короткому замыканию и пожару. Перед началом монтажных работ необходимо отключить электропитание и убедиться в отсутствии напряжения на проводах.

Основные этапы монтажа и подключения:

1. Подготовка места установки: Выберите подходящее место для установки автоматического выключателя в электрическом щите. Убедитесь, что в щите достаточно места и что монтаж выключателя не будет мешать другим устройствам.
2. Установка автоматического выключателя: Установите автоматический выключатель на DIN-рейку в электрическом щите. Убедитесь, что выключатель надежно закреплен и не шатается.
3. Подключение проводов: Подключите провода к клеммам автоматического выключателя в соответствии со схемой подключения. Убедитесь, что провода надежно зажаты в клеммах и не выпадают. Соблюдайте полярность при подключении проводов (фаза к фазе, нейтраль к нейтрали).
4. Проверка работоспособности: После подключения проводов проверьте работоспособность автоматического выключателя. Включите выключатель и убедитесь, что он работает нормально и не срабатывает без причины. Проверьте срабатывание выключателя при имитации перегрузки или короткого замыкания.
5. Маркировка: Промаркируйте автоматический выключатель, указав, какую цепь он защищает. Это облегчит идентификацию и обслуживание выключателя в будущем.

Обслуживание и эксплуатация автоматических выключателей

Для обеспечения надежной и безопасной работы автоматических выключателей необходимо регулярно проводить их обслуживание и осмотр. Регулярное обслуживание позволяет выявлять и устранять потенциальные проблемы, предотвращая аварийные ситуации и продлевая срок службы выключателей.

Основные мероприятия по обслуживанию и эксплуатации:

• Регулярный осмотр: Регулярно осматривайте автоматические выключатели на предмет повреждений, загрязнений и признаков перегрева. Обратите внимание на состояние корпуса, клемм и контактов.
• Проверка работоспособности: Периодически проверяйте работоспособность автоматических выключателей, имитируя перегрузку или короткое замыкание. Убедитесь, что выключатели срабатывают вовремя и отключают цепь.
• Очистка от загрязнений: Регулярно очищайте автоматические выключатели от пыли и грязи. Используйте сухую мягкую ткань или щетку. Не используйте агрессивные чистящие средства, которые могут повредить корпус выключателя.
• Подтяжка клемм: Периодически подтягивайте клеммы автоматических выключателей, чтобы обеспечить надежный контакт проводов. Ослабленные клеммы могут привести к перегреву и возникновению пожара.
• Замена неисправных выключателей: При обнаружении неисправных автоматических выключателей немедленно замените их на новые. Не пытайтесь ремонтировать неисправные выключатели самостоятельно, так как это может быть опасно.

Неисправности автоматических выключателей и способы их устранения

Автоматические выключатели, как и любое другое электрооборудование, могут выходить из строя. Причины неисправностей могут быть различными: перегрузки, короткие замыкания, износ, неправильный монтаж и эксплуатация. Важно уметь диагностировать неисправности и устранять их своевременно, чтобы обеспечить безопасность и надежность электросети.

Наиболее распространенные неисправности:

• Автоматический выключатель не включается: Причины: повреждение механизма включения, обрыв цепи, короткое замыкание. Способы устранения: проверить цепь на наличие короткого замыкания, заменить выключатель.
• Автоматический выключатель срабатывает без причины: Причины: перегрузка, неисправность выключателя, вибрация. Способы устранения: уменьшить нагрузку на цепь, проверить выключатель, закрепить выключатель.
• Автоматический выключатель не отключается при перегрузке или коротком замыкании: Причины: неисправность механизма расцепления, залипание контактов. Способы устранения: заменить выключатель.
• Автоматический выключатель греется: Причины: перегрузка, плохой контакт в клеммах, неисправность выключателя. Способы устранения: уменьшить нагрузку на цепь, подтянуть клеммы, заменить выключатель.

При обнаружении неисправностей автоматического выключателя рекомендуется обратиться к квалифицированному электрику для диагностики и ремонта. Не пытайтесь ремонтировать автоматический выключатель самостоятельно, так как это может быть опасно.

Автоматические выключатели отходящих линий играют важную роль в обеспечении безопасности и надежности электроснабжения. Правильный выбор, монтаж, эксплуатация и обслуживание автоматических выключателей позволяют предотвратить аварийные ситуации, защитить оборудование и людей от поражения электрическим током. Регулярный осмотр и проверка работоспособности автоматических выключателей помогают выявлять и устранять потенциальные проблемы, продлевая срок их службы и обеспечивая бесперебойную работу электросети.

Эта статья помогла вам разобраться в теме автоматических выключателей отходящих линий. Теперь вы знаете основные принципы их работы, критерии выбора и правила эксплуатации. Не забывайте применять полученные знания на практике для обеспечения безопасности и надежности вашей электросети. И помните, что профилактика всегда лучше, чем лечение, поэтому регулярно проверяйте состояние ваших автоматических выключателей. Только так можно избежать неприятных сюрпризов и обеспечить бесперебойную работу электрооборудования. Надеемся, эта информация была полезной для вас!

Описание: В статье рассмотрены функции и принцип работы автоматического выключателя отходящих линий, критерии выбора и особенности эксплуатации выключателей.
