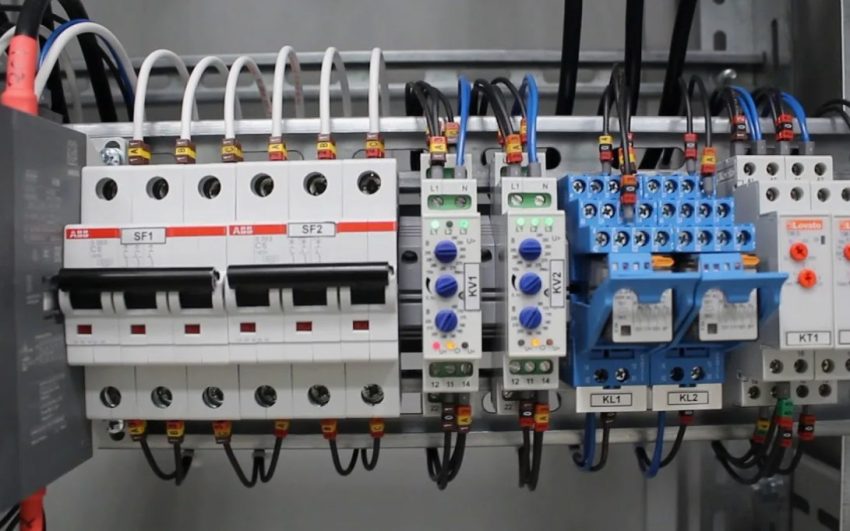

Как подобрать аппаратуру для щита управления
Инженеры часто вспоминают первый запуск нового шкафа управления по одному характерному признаку: или он отрабатывает пуск «в ноль ошибок», или превращается в череду выездов на объект и бесконечных уточнений схем. В условиях плотного графика и роста требований к надежности нет лишнего времени на эксперименты с комплектующими. Грамотный выбор коммутационной аппаратуры задает тон эксплуатации на годы вперед. Поэтому к решению, какие контакторы и реле ПЭСБ установить в щит, подходят как к отдельному мини‑проекту, а не как к формальной строке спецификации.
С чего начать подбор
Логичнее всего начинать не с каталога, а с реального сценария работы. Какие двигатели будут запускаться, какие цепи нужно переключать, насколько часто предполагаются пуски и остановы. Ответы на эти вопросы помогают сокращать список возможных решений и избавляют от избыточных запасов по характеристикам.
- Тип нагрузки: асинхронный двигатель, ТЭН, трансформатор, смешанные цепи.
- Категория применения по ГОСТ и IEC, особенно для двигателей и пусковых режимов.
- Частота включений в час и режим работы по сменам.
- Требуемый ресурс коммутации и условия техобслуживания.
Когда картина по нагрузке понятна, легче сравнивать конкретные серии устройств и оценивать, какие модели дают оптимальный баланс по цене, ресурсу и габаритам.
Ток, напряжение и запас по ресурсам
Следующий шаг — проверка электрических параметров с учетом реальных, а не паспортных условий эксплуатации. Практика показывает, что погоня за минимально возможной мощностью в итоге обходится дороже, чем небольшой запас по характеристикам.
| Параметр | Что учитывать |
|---|---|
| Номинальный ток | Пусковые токи двигателей, одновременность включений, запас 15–25 % |
| Рабочее напряжение | Сетевые колебания, возможные переходные процессы, тип сети |
| Коммутационный ресурс | Суточное количество циклов, планируемый срок службы без замены |
Хорошей практикой считается подбирать аппаратуру так, чтобы расчетный режим занимал не более двух третей от ее предельных характеристик по току и частоте коммутаций.
Когда уместны контакторы и когда реле
Даже в одном шкафу для разных цепей нужны разные типы коммутационных устройств. Силовые цепи не требуют такой же чувствительности, как цепи сигнализации, а цепи управления не нуждаются в тех же запасах по току, что пусковые линии электродвигателей. Разделение функций помогает снизить габариты и стоимость щита без потери надежности.
- Для пуска и реверса двигателей рационально использовать аппараты с рассчитанными на частые включения главными контактами.
- Для цепей логики и сигнализации лучше подходят компактные маломощные устройства с большим количеством вспомогательных контактов.
- При комбинированных задачах (например, автоматическое включение резерва) часто применяют связку силового элемента и отдельного блока логики.
Выбирая, какие контакторы и реле ПЭСБ поставить в щит, обращают внимание на наличие дополнительных блоков контактов, возможность установки механических и электрических блокировок, а также совместимость с другими компонентами схемы.
Среда установки и сервис
Даже идеально рассчитанные по току и напряжению устройства можно быстро вывести из строя, если не учесть условия эксплуатации. Пыль, вибрация, повышенная влажность и частые перепады температуры ускоряют износ контактной группы и катушек. Поэтому при проектировании шкафа приходится решать не только электротехнические, но и чисто «бытовые» задачи.
Чем менее доступны для обслуживания силовые элементы, тем строже требования к их ресурсу и качеству исполнения.
Для линий, работающих в сложных условиях, стоит выбирать аппаратуру с расширенным температурным диапазоном, устойчивостью к механическим воздействиям и четко прописанными интервалами регламентного обслуживания. В таких случаях коммутационные устройства ПЭСБ показывают себя с лучшей стороны за счет прочной конструкции и хорошо проработанной линейки аксессуаров.
Интеграция в общую архитектуру щита
Когда требования к нагрузке и условиям эксплуатации определены, остается встроить выбранные решения в общую архитектуру шкафа. Здесь начинают играть роль не только электрические характеристики, но и удобство компоновки, маркировки и последующего обслуживания. Для инженерных служб крупных предприятий это вопрос не эстетики, а прямых эксплуатационных затрат.
В щитах, где используются контакторы и реле ПЭСБ, проектировщики ценят логичную номенклатуру, возможность унификации катушек по напряжению управления и удобную фронтальную маркировку. Все это сокращает время сборки и вероятность ошибок при монтаже и ремонте.
