Доменная печь: секреты выплавки чугуна

Выплавка чугуна в доменной печи – это сложный‚ но в то же время захватывающий процесс‚ лежащий в основе современной металлургии․ Именно благодаря этому процессу‚ который сочетает в себе физические и химические превращения‚ мы получаем чугун – незаменимый материал для производства стали и множества других изделий․ На протяжении многих веков доменная печь оставалась ключевым агрегатом‚ обеспечивающим потребности человечества в металле․ Понимание тонкостей этого процесса позволяет не только оптимизировать производство‚ но и разрабатывать новые‚ более эффективные и экологичные технологии․

Table of Contents

Что такое доменная печь и как она устроена?

Доменная печь – это вертикальная шахтная печь‚ предназначенная для выплавки чугуна из железорудного сырья․ Она представляет собой массивное сооружение‚ облицованное изнутри огнеупорным кирпичом․ Конструкция печи обеспечивает необходимые условия для протекания химических реакций‚ восстановления железа из руды и формирования жидкого чугуна․

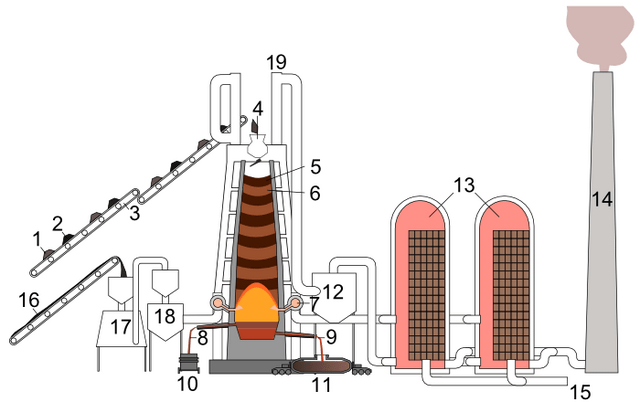

Основные элементы доменной печи:

Засыпной аппарат: Устройство для загрузки в печь шихты (железорудного сырья‚ кокса и флюсов)․
Шахта: Основная часть печи‚ где происходит нагрев и восстановление руды․
Распар: Расширяющаяся часть печи‚ способствующая равномерному распределению газов․
Заплечики: Сужающаяся часть печи‚ где происходит окончательное восстановление железа․
Горн: Нижняя часть печи‚ где скапливается жидкий чугун и шлак․
Летки: Отверстия для выпуска чугуна и шлака․
Фурмы: Отверстия для подачи горячего дутья (воздуха‚ обогащенного кислородом) в горн․
Газоотвод: Система для отвода доменного газа‚ образующегося в процессе плавки․

Подготовка сырья для выплавки чугуна

Качество и подготовка сырья играют решающую роль в эффективности и производительности доменной печи․ Тщательная подготовка обеспечивает равномерное распределение материалов в печи‚ оптимальное протекание химических реакций и снижение расхода кокса․

Основные компоненты шихты:

Железорудное сырье: Представлено рудами (магнетит‚ гематит‚ лимонит и др․) или концентратами‚ полученными после обогащения руд․ Важно‚ чтобы руда содержала достаточное количество железа и минимальное количество вредных примесей (серы‚ фосфора)․
Кокс: Основное топливо и восстановитель в доменной печи․ Кокс обеспечивает необходимую температуру и восстанавливает железо из оксидов․ К коксу предъявляются высокие требования по прочности‚ зольности и содержанию серы․
Флюсы: Вещества‚ добавляемые в шихту для связывания пустой породы руды и образования легкоплавкого шлака․ В качестве флюсов используют известняк‚ доломит и другие материалы․

Этапы подготовки сырья:

Дробление и грохочение: Руда‚ кокс и флюсы дробятся до определенного размера и просеиваются для удаления мелких фракций․
Обогащение руды: Удаление пустой породы из руды для повышения содержания железа․ Обогащение может осуществляться различными методами (магнитным‚ флотационным и др․)․
Окомкование и агломерация: Превращение мелкой рудной мелочи в более крупные куски (окатыши или агломерат) для улучшения газопроницаемости шихты․
Коксование: Процесс нагрева каменного угля без доступа воздуха для получения кокса․

Процесс выплавки чугуна: поэтапное описание

Выплавка чугуна в доменной печи – это непрерывный процесс‚ который длится месяцами и даже годами до капитального ремонта печи․ Шихта непрерывно загружается в печь сверху‚ а в горн снизу подается горячее дутье․ В результате сложных физико-химических процессов происходит восстановление железа из руды и формирование жидкого чугуна․

Основные зоны доменной печи:

Зона засыпи: Верхняя часть печи‚ где происходит нагрев и подсушивание шихты отходящими газами․ Температура в этой зоне колеблется от 200 до 400 °C․
Зона восстановления: Основная часть печи‚ где происходит восстановление оксидов железа․ В этой зоне протекают различные реакции восстановления‚ в т․ч․ прямое и косвенное восстановление․ Температура в зоне восстановления составляет от 400 до 1200 °C․
Зона науглероживания: Здесь происходит насыщение железа углеродом‚ что приводит к образованию чугуна․ Температура в этой зоне достигает 1200-1500 °C․
Зона плавления: В этой зоне происходит плавление железа и шлака․ Температура в зоне плавления самая высокая и достигает 1500-1600 °C․
Зона горна: Нижняя часть печи‚ где скапливается жидкий чугун и шлак․ Температура в горне поддерживается на уровне 1400-1500 °C․

Химические реакции в доменной печи:

В доменной печи протекает множество химических реакций‚ которые можно разделить на основные и побочные․ Основные реакции направлены на восстановление железа из оксидов‚ а побочные – на удаление вредных примесей и формирование шлака․

Основные реакции:

Восстановление оксидов железа оксидом углерода (CO):

Fe₂O₃ + 3CO = 2Fe + 3CO₂

Fe₃O₄ + 4CO = 3Fe + 4CO₂

FeO + CO = Fe + CO₂
Восстановление оксидов железа углеродом (C):

Fe₂O₃ + 3C = 2Fe + 3CO

Fe₃O₄ + 4C = 3Fe + 4CO

FeO + C = Fe + CO
Горение кокса:

C + O₂ = CO₂

CO₂ + C = 2CO

Побочные реакции:

Раскисление кремния:

SiO₂ + 2C = Si + 2CO
Раскисление марганца:

MnO + C = Mn + CO
Переход серы в чугун:

FeS + CaO + C = Fe + CaS + CO
Переход фосфора в чугун:

2P + 5FeO + 3CaO = Ca₃(PO₄)₂ + 5Fe

Процесс выплавки: от загрузки до выпуска

Загрузка шихты: Шихта‚ состоящая из железорудного сырья‚ кокса и флюсов‚ загружается в печь сверху через засыпной аппарат․ Загрузка осуществляется слоями‚ чтобы обеспечить равномерное распределение материалов․
Движение шихты вниз: Под действием силы тяжести шихта постепенно опускается вниз по шахте печи‚ нагреваясь отходящими газами․
Восстановление железа: В зоне восстановления происходит восстановление оксидов железа оксидом углерода и углеродом․
Плавление: В зоне плавления происходит плавление железа и шлака․ Жидкий чугун и шлак стекают в горн․
Выпуск чугуна: Жидкий чугун выпускается из печи через чугунную летку․ Выпуск осуществляется периодически‚ по мере накопления чугуна в горне․
Выпуск шлака: Шлак выпускается из печи через шлаковую летку․ Шлак используется в строительстве и других отраслях промышленности․
Отвод доменного газа: Доменный газ‚ образующийся в процессе плавки‚ отводится из печи через газоотвод․ Доменный газ используется в качестве топлива для нагрева воздуха‚ подаваемого в печь‚ а также для других нужд․

Факторы‚ влияющие на процесс выплавки чугуна

На процесс выплавки чугуна в доменной печи влияет множество факторов‚ которые необходимо учитывать для обеспечения эффективной и стабильной работы печи․ К таким факторам относятся качество сырья‚ температура дутья‚ давление в печи и другие параметры․

Основные факторы:

Качество сырья: Содержание железа в руде‚ зольность кокса‚ содержание вредных примесей в сырье оказывают существенное влияние на процесс выплавки․
Температура дутья: Повышение температуры дутья позволяет снизить расход кокса и увеличить производительность печи․
Состав дутья: Обогащение дутья кислородом также позволяет снизить расход кокса и увеличить производительность печи․
Давление в печи: Регулирование давления в печи позволяет оптимизировать газодинамические процессы и улучшить теплообмен․
Размер кусков шихты: Оптимальный размер кусков шихты обеспечивает хорошую газопроницаемость и равномерное распределение материалов в печи․
Соотношение железорудного сырья‚ кокса и флюсов: Правильное соотношение компонентов шихты обеспечивает оптимальное протекание химических реакций и формирование шлака․

Современные технологии в доменном производстве

В последние десятилетия в доменном производстве произошли значительные изменения‚ связанные с внедрением новых технологий и оборудования․ Эти технологии направлены на повышение производительности‚ снижение расхода кокса‚ улучшение качества чугуна и снижение негативного воздействия на окружающую среду․

Основные направления развития:

Вдувание пылеугольного топлива (ПУТ): Замена части кокса пылеугольным топливом позволяет снизить расход кокса и снизить себестоимость чугуна․
Бесшахтная технология: Использование конвейерной загрузки шихты позволяет повысить производительность печи и снизить выбросы пыли․
Утилизация тепла отходящих газов: Использование тепла отходящих газов для нагрева воздуха‚ подаваемого в печь‚ позволяет снизить расход топлива․
Системы автоматического управления: Использование компьютеризированных систем управления позволяет оптимизировать процесс выплавки и обеспечить стабильную работу печи․
Внедрение экологически чистых технологий: Применение современных газоочистных установок позволяет снизить выбросы вредных веществ в атмосферу․

Перспективы развития доменного производства

Несмотря на развитие альтернативных технологий производства железа и стали‚ доменное производство остается важной частью мировой металлургии․ В будущем доменные печи будут продолжать совершенствоваться‚ чтобы отвечать требованиям современной промышленности и общества․

Основные направления дальнейшего развития:

Повышение энергоэффективности: Разработка и внедрение новых технологий‚ позволяющих снизить расход топлива и энергии․
Снижение выбросов парниковых газов: Использование новых технологий‚ позволяющих снизить выбросы CO₂ и других парниковых газов․
Улучшение качества чугуна: Разработка новых методов рафинирования чугуна‚ позволяющих получить чугун с заданными свойствами․
Автоматизация и роботизация процессов: Внедрение автоматизированных систем управления и роботизированных комплексов для повышения производительности и безопасности труда․
Разработка новых видов сырья: Использование новых видов железорудного сырья‚ в т․ч․ отходов металлургического производства․

Процессы выплавки чугуна в доменной печи – это сложная‚ но жизненно важная часть современной промышленности․ Понимание этих процессов необходимо для оптимизации производства и разработки новых‚ более эффективных технологий․ Доменная печь‚ несмотря на свой почтенный возраст‚ продолжает оставаться ключевым агрегатом в металлургии․ Внедрение новых технологий и постоянное совершенствование процесса выплавки позволит доменному производству оставаться конкурентоспособным и экологически чистым․ Будущее доменного производства связано с инновациями и постоянным стремлением к совершенству․
