Доменный цех: технологический процесс производства чугуна

Доменный цех – это сердце металлургического комбината, где происходит превращение железорудного сырья в жидкий чугун. Этот сложный и энергоемкий процесс требует точной координации множества операций и строгого контроля за параметрами шихты, температуры и давления. От эффективности работы доменного цеха напрямую зависит качество и стоимость конечной продукции – стали. Понимание технологического процесса доменного цеха критически важно для инженеров, металлургов и всех, кто связан с производством черных металлов.

Подготовка сырья для доменной плавки

Первый этап технологического процесса – подготовка сырья. Этот этап включает в себя несколько важных операций, направленных на обеспечение оптимального состава и физических свойств шихты, загружаемой в доменную печь. Неправильная подготовка сырья может привести к снижению производительности печи, ухудшению качества чугуна и увеличению расхода кокса.

Агломерация и окатыши

Железная руда, поступающая на металлургический комбинат, часто имеет мелкую фракцию. Для обеспечения хорошей газопроницаемости шихты и снижения пылеобразования необходимо укрупнение руды. Этот процесс осуществляется путем агломерации или производства окатышей.

• Агломерация: Мелкая руда смешивается с флюсами (известняк, доломит) и коксовой мелочью, затем спекается на агломерационной ленте при высокой температуре. Полученный агломерат имеет пористую структуру и достаточную прочность.
• Производство окатышей: Мелкая руда смешивается с связующим веществом (бентонит) и окатывается во вращающемся барабане. Полученные окатыши обжигаются для придания им прочности.

Подготовка кокса

Кокс является основным восстановителем железа в доменной печи и источником тепловой энергии. Качество кокса напрямую влияет на производительность печи и расход кокса. Перед загрузкой в печь кокс подвергается сортировке по фракциям и дроблению до оптимального размера.

Важные характеристики кокса:

• Прочность: Кокс должен выдерживать давление шихты в печи и не разрушаться.
• Зольность: Низкая зольность кокса снижает образование шлака и увеличивает содержание железа в чугуне.
• Содержание серы: Низкое содержание серы в коксе уменьшает загрязнение чугуна серой.

Процесс доменной плавки

Доменная плавка – это сложный физико-химический процесс, протекающий в доменной печи при высокой температуре. В результате этого процесса происходит восстановление железа из оксидов железа, содержащихся в руде.

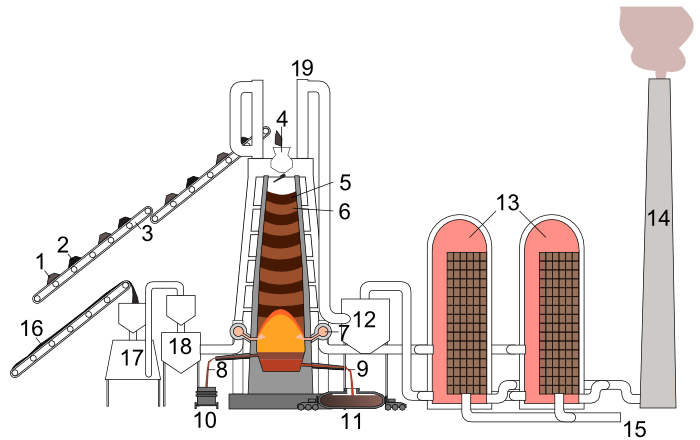

Устройство доменной печи

Доменная печь представляет собой вертикальную шахту, футерованную огнеупорным кирпичом. Печь состоит из нескольких зон, в каждой из которых протекают определенные химические реакции.

Основные зоны доменной печи:

1. Загрузочное устройство: Предназначено для загрузки шихты в печь.
2. Шахта: Зона, где происходит нагрев и частичное восстановление руды.
3. Распар: Зона интенсивного восстановления железа.
4. Горн: Нижняя часть печи, где накапливается жидкий чугун и шлак.
5. Летки: Отверстия для выпуска чугуна и шлака.

Химические реакции в доменной печи

В доменной печи протекает множество химических реакций, основными из которых являются:

Реакции восстановления железа:

• Fe₂O₃ + 3CO = 2Fe + 3CO₂
• Fe₃O₄ + 4CO = 3Fe + 4CO₂
• FeO + CO = Fe + CO₂

Другие важные реакции:

• C + O₂ = CO₂
• CO₂ + C = 2CO
• CaCO₃ = CaO + CO₂ (Разложение известняка)

Загрузка шихты и подача дутья

Шихта, состоящая из агломерата или окатышей, кокса и флюсов, загружается в печь через загрузочное устройство. Одновременно в печь подается горячее дутье, обогащенное кислородом. Дутье обеспечивает необходимую температуру и создает восстановительную атмосферу в печи.

Выпуск чугуна и шлака

Жидкий чугун и шлак накапливаются в горне печи. Периодически чугун и шлак выпускаются через летки. Чугун направляется на дальнейшую переработку в сталеплавильные цеха. Шлак используется в строительстве или для производства цемента.

Факторы, влияющие на процесс доменной плавки

На процесс доменной плавки влияет множество факторов, которые необходимо учитывать для обеспечения стабильной и эффективной работы печи.

Состав шихты

Состав шихты должен быть оптимальным для обеспечения хорошего восстановления железа, минимального образования шлака и требуемого качества чугуна. Важно контролировать содержание железа, кремния, марганца, фосфора и серы в шихте.

Температура дутья

Температура дутья оказывает существенное влияние на скорость восстановления железа и расход кокса. Повышение температуры дутья позволяет снизить расход кокса и увеличить производительность печи.

Давление в печи

Давление в печи должно быть оптимальным для обеспечения хорошей газопроницаемости шихты и предотвращения прорыва газов через стенки печи. Слишком высокое давление может привести к снижению производительности печи и повреждению оборудования.

Влажность дутья

Контроль и автоматизация процесса доменной плавки

Современные доменные печи оснащены системами автоматического контроля и управления, которые позволяют поддерживать оптимальные параметры процесса и обеспечивать стабильную и эффективную работу печи.

Измерение температуры и давления

Температура и давление в различных зонах печи постоянно измеряются с помощью специальных датчиков. Эти данные используются для контроля за процессом и корректировки параметров плавки.

Анализ состава газов

Состав доменного газа постоянно анализируется для определения эффективности восстановления железа и контроля за выбросами вредных веществ.

Автоматическое управление загрузкой шихты

Загрузка шихты в печь осуществляется автоматически в соответствии с заданным графиком и составом шихты.

Экологические аспекты доменного производства

Доменное производство является одним из наиболее экологически грязных производств в металлургии. При плавке чугуна в атмосферу выбрасывается большое количество пыли, газов и других вредных веществ.

Основные источники загрязнения

• Выбросы пыли: Пыль образуется при подготовке сырья, загрузке шихты и выпуске чугуна и шлака.
• Выбросы газов: Газы образуются при сгорании кокса и восстановлении железа. Основными загрязняющими веществами являются оксиды серы, оксиды азота и угарный газ.
• Сброс сточных вод: Сточные воды образуются при охлаждении оборудования и очистке газов.

Меры по снижению негативного воздействия на окружающую среду

На металлургических комбинатах принимаются различные меры по снижению негативного воздействия доменного производства на окружающую среду.

Основные меры:

1. Установка пылегазоулавливающих установок: Для очистки отходящих газов от пыли и вредных веществ используются различные типы пылегазоулавливающих установок, такие как электрофильтры, скрубберы и рукавные фильтры.
2. Использование замкнутых систем водоснабжения: Для снижения сброса сточных вод используются замкнутые системы водоснабжения, в которых вода очищается и повторно используется.
3. Утилизация доменного шлака: Доменный шлак используется в строительстве и для производства цемента, что позволяет снизить количество отходов и уменьшить негативное воздействие на окружающую среду.
4. Внедрение энергосберегающих технологий: Внедрение энергосберегающих технологий позволяет снизить расход кокса и уменьшить выбросы загрязняющих веществ.

Совершенствование технологических процессов, внедрение новых технологий и применение эффективных мер по охране окружающей среды позволяют снизить негативное воздействие доменного производства на окружающую среду и сделать его более экологически чистым.

Перспективы развития доменного производства

В настоящее время доменное производство остается одним из основных способов производства чугуна. Однако, в связи с возрастающими требованиями к качеству продукции и экологической безопасности, доменное производство постоянно совершенствуется.

Основные направления развития

• Увеличение использования железорудного сырья высокого качества: Использование железорудного сырья высокого качества позволяет снизить расход кокса и увеличить производительность печи.
• Внедрение новых технологий вдувания в печь: Внедрение новых технологий вдувания в печь, таких как вдувание пылеугольного топлива (ПУТ), позволяет снизить расход кокса и использовать более дешевые виды топлива.
• Совершенствование систем автоматического управления: Совершенствование систем автоматического управления позволяет поддерживать оптимальные параметры процесса и обеспечивать стабильную и эффективную работу печи.
• Разработка и внедрение новых технологий очистки газов: Разработка и внедрение новых технологий очистки газов позволяет снизить выбросы вредных веществ в атмосферу.

Развитие доменного производства направлено на повышение его эффективности, экологической безопасности и улучшение качества продукции. Внедрение новых технологий и совершенствование существующих процессов позволит доменному производству оставаться конкурентоспособным в будущем.

Технологический процесс доменного цеха является сложным и многогранным, требующим постоянного контроля и совершенствования. Понимание основных этапов и факторов, влияющих на процесс, позволяет обеспечить стабильную и эффективную работу печи. Внедрение новых технологий и совершенствование существующих процессов направлено на повышение производительности, улучшение качества продукции и снижение негативного воздействия на окружающую среду. Будущее доменного производства связано с дальнейшей автоматизацией, экологизацией и использованием новых видов сырья и топлива. Этот непрерывный процесс эволюции позволит доменному производству оставаться важной частью металлургической промышленности.
