Доменная печь – это сердце металлургического производства, огромная конструкция, в которой происходит сложный процесс восстановления железа из железной руды. Этот процесс, известный как доменная плавка, является одним из ключевых этапов в производстве чугуна, который, в свою очередь, используется для производства стали и других металлов. Понимание принципов работы доменной печи необходимо для инженеров, металлургов и всех, кто интересуется технологиями обработки металлов. В этой статье мы подробно рассмотрим каждый этап процесса работы доменной печи, от загрузки сырья до получения готового продукта.
Основные Компоненты и Сырье
Прежде чем углубиться в сам процесс, важно понять, из чего состоит доменная печь и какое сырье используется для ее работы.

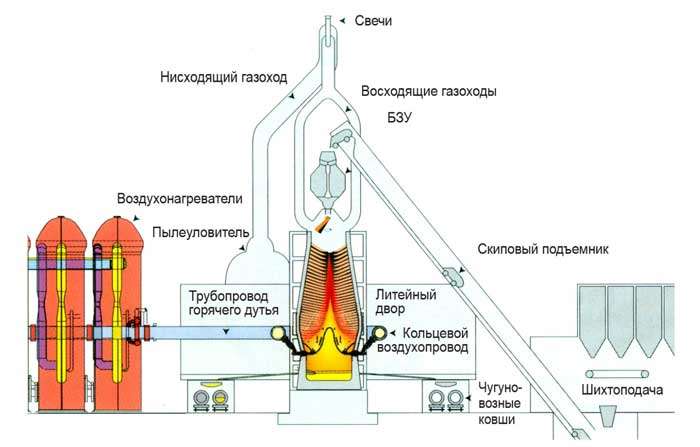

Конструкция Доменной Печи
Доменная печь представляет собой высокую, вертикальную шахту, выложенную из огнеупорного кирпича. Основные элементы конструкции:
- Загрузочное устройство: Через него в печь загружается сырье.
- Шахта: Основная часть печи, где происходит нагрев и восстановление железа.
- Распара: Расширение в нижней части шахты, где газы поднимаются вверх.
- Горн: Самая нижняя часть печи, где скапливается расплавленный чугун и шлак.
- Летки: Отверстия для выпуска чугуна (чугунная летка) и шлака (шлаковая летка).
- Фурмы: Отверстия для подачи горячего дутья (воздуха, обогащенного кислородом).
- Газоотвод: Система для отвода доменного газа.
Используемое Сырье
Для работы доменной печи необходимо несколько видов сырья:
- Железная руда: Основной источник железа. Используются различные типы руд, такие как гематит (Fe2O3), магнетит (Fe3O4) и лимонит (FeO(OH)·nH2O).
- Кокс: Используется в качестве топлива и восстановителя. Кокс получают путем коксования каменного угля при высоких температурах.
- Флюс: Добавляется для образования шлака, который связывает пустую породу из руды и золу из кокса. В качестве флюса обычно используют известняк (CaCO3) или доломит (CaMg(CO3)2).
- Воздух: Подается через фурмы в нижнюю часть печи для поддержания горения кокса и обеспечения необходимой температуры. Воздух обычно предварительно нагревается для повышения эффективности процесса.
Этапы Процесса Доменной Плавки
Процесс доменной плавки – это сложный химический и физический процесс, который можно разделить на несколько основных этапов:
1. Подготовка Сырья
Перед загрузкой в доменную печь сырье проходит предварительную подготовку. Это необходимо для обеспечения равномерного распределения газов и тепла внутри печи, а также для повышения эффективности процесса восстановления железа. Подготовка включает в себя:
Агломерация и Окомкование
Мелкую руду и концентрат руды агломерируют или окомковывают. Агломерация – это процесс спекания мелких частиц руды в более крупные куски при высоких температурах. Окомкование – это процесс образования окатышей (шариков) из рудной мелочи с добавлением связующих веществ.
Дробление и Сортировка
Крупные куски руды дробятся до необходимого размера, а затем все сырье сортируется по фракциям. Это обеспечивает равномерное распределение сырья в печи и улучшает газопроницаемость.
Коксование
Каменный уголь подвергается коксованию в коксовых печах при температуре около 1000°C без доступа воздуха. В результате получается кокс – твердый углеродистый материал, используемый в качестве топлива и восстановителя.
2. Загрузка Сырья в Печь
Подготовленное сырье загружается в доменную печь через загрузочное устройство. Загрузка осуществляется слоями в определенной последовательности: кокс, руда, флюс. Соотношение этих компонентов определяеться технологическим регламентом и зависит от состава руды и требуемых характеристик чугуна. Современные доменные печи оснащены автоматизированными системами загрузки, которые обеспечивают точное дозирование и равномерное распределение сырья.
3. Процесс Восстановления Железа
Основной процесс, происходящий в доменной печи, – это восстановление железа из оксидов, содержащихся в руде. Этот процесс происходит в несколько этапов, при различных температурах и с участием различных восстановителей.
Нагрев и Сушка
В верхней части печи, при температуре 200-300°C, происходит нагрев и сушка сырья. Удаляется влага, содержащаяся в руде и коксе.
Восстановление Оксидов Железа
По мере продвижения вниз по шахте печи температура повышается, и начинаются процессы восстановления оксидов железа. Основные реакции:
- Fe2O3 + CO → 2FeO + CO2 (Восстановление гематита до оксида железа (II))
- Fe3O4 + CO → 3FeO + CO2 (Восстановление магнетита до оксида железа (II))
- FeO + CO → Fe + CO2 (Восстановление оксида железа (II) до железа)
Восстановителем в этих реакциях выступает оксид углерода (CO), который образуется при сгорании кокса.
Прямое Восстановление
В нижней части печи, при температуре 1000-1200°C, происходит прямое восстановление железа углеродом:
FeO + C → Fe + CO
Эта реакция требует высокой температуры и прямого контакта железа с углеродом.
Науглероживание Чугуна
Восстановленное железо науглероживается, то есть насыщается углеродом. Это происходит при контакте железа с коксом при высоких температурах:
Fe + C → FeC (образование карбида железа)
Науглероживание снижает температуру плавления железа и обеспечивает образование жидкого чугуна.
4. Формирование Шлака
Шлак образуется в результате взаимодействия флюса с пустой породой руды и золой кокса. Основная функция шлака – связывание примесей и удаление их из печи. Шлак плавится при более низкой температуре, чем чугун, и всплывает на его поверхность. Состав шлака зависит от состава руды и флюса. Важно поддерживать оптимальный состав шлака для обеспечения хорошей жидкотекучести и эффективного удаления примесей.
Основные реакции образования шлака:
- CaCO3 → CaO + CO2 (Разложение известняка при нагревании)
- CaO + SiO2 → CaSiO3 (Образование силиката кальция)
- CaO + Al2O3 → CaAl2O4 (Образование алюмината кальция)
Образующиеся силикаты и алюминаты образуют жидкий шлак, который легко отделяется от чугуна.
5. Выпуск Чугуна и Шлака
Расплавленный чугун и шлак скапливаются в горне печи. Через определенные промежутки времени чугун и шлак выпускаются через чугунную и шлаковую летки соответственно. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях.
Выпуск Чугуна
Выпуск чугуна – ответственный процесс, требующий соблюдения техники безопасности. Чугун выпускается по специальному каналу в ковши, установленные на железнодорожных платформах. Температура чугуна при выпуске составляет около 1400-1500°C. Важно обеспечить непрерывный и равномерный выпуск чугуна для поддержания стабильной работы печи.
Выпуск Шлака
Шлак выпускается через шлаковую летку в шлаковые ковши или в специальные отвалы. Шлак может быть гранулированным (путем резкого охлаждения водой) или негранулированным. Гранулированный шлак используется в производстве цемента и других строительных материалов.
6. Отвод Доменного Газа
Доменный газ образуется в результате сгорания кокса и восстановления железа. Он содержит большое количество оксида углерода (CO), азота (N2) и других газов. Доменный газ отводится через газоотвод в верхней части печи и очищается от пыли и других примесей. Очищенный доменный газ используется в качестве топлива для нагрева воздуха, подаваемого в печь, а также для производства электроэнергии.
Состав доменного газа:
- Оксид углерода (CO): 20-30%
- Азот (N2): 50-60%
- Диоксид углерода (CO2): 10-15%
- Водород (H2): 2-5%
- Метан (CH4): 0-1%
Использование доменного газа позволяет значительно снизить затраты на топливо и уменьшить выбросы вредных веществ в атмосферу.
Факторы, Влияющие на Процесс
Эффективность работы доменной печи зависит от множества факторов, включая:
Качество Сырья
Состав и качество руды, кокса и флюса оказывают огромное влияние на процесс доменной плавки. Высокое содержание железа в руде, низкое содержание серы и фосфора в коксе, оптимальный состав флюса – все это способствует повышению производительности печи и улучшению качества чугуна.
Температурный Режим
Поддержание оптимального температурного режима в различных зонах печи – критически важный фактор. Слишком низкая температура может привести к неполному восстановлению железа и образованию тугоплавких соединений, а слишком высокая температура может вызвать перегрев футеровки и повреждение печи.
Газодинамика
Равномерное распределение газов в печи обеспечивает эффективный тепло- и массообмен между газами и твердым сырьем. Нарушение газодинамики может привести к снижению производительности печи и ухудшению качества чугуна.
Автоматизация и Контроль
Современные доменные печи оснащены автоматизированными системами управления, которые позволяют контролировать и регулировать все параметры процесса в режиме реального времени. Это обеспечивает стабильную работу печи, повышение производительности и снижение затрат.
Перспективы Развития Доменного Производства
Доменное производство остается важным элементом современной металлургии, несмотря на развитие альтернативных технологий. Современные тенденции в развитии доменного производства направлены на повышение энергоэффективности, снижение выбросов вредных веществ и улучшение качества чугуна. Одним из перспективных направлений является использование кислородного дутья, которое позволяет повысить температуру в печи и снизить расход кокса.
Также активно разрабатываются технологии улавливания и утилизации углекислого газа (CO2), образующегося в процессе доменной плавки. Это позволит значительно снизить воздействие доменного производства на окружающую среду и внести вклад в борьбу с изменением климата. Важным направлением является также разработка новых видов флюсов, которые обеспечивают более эффективное удаление примесей и позволяют получать чугун с заданными свойствами. В целом, доменное производство продолжает развиваться и совершенствоваться, оставаясь важным звеном в цепочке производства стали и других металлов.
